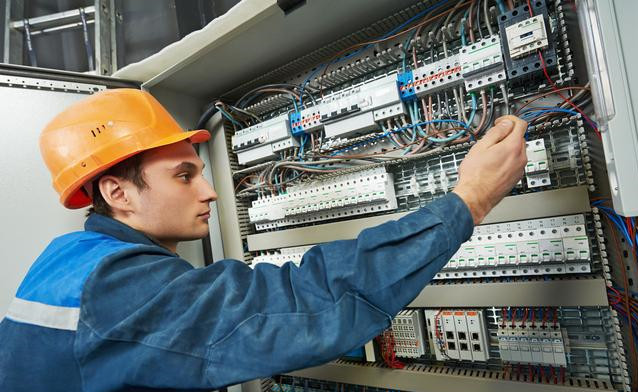

電氣檢修的重要原則：

一【先斷電后檢修】

檢修時，必須先自己斷電，掛上警示標牌并通知周圍的同事，然后才能開始檢修。要知道多數的事故都因為在溝通上出了問題，多年的經驗告訴我們斷電送電必須自己完成。

二【先動口眼再動手】

對于有故障的電氣設備，不應急于動手，應先詢問產生故障的前后經過及故障現象。對于生疏的設備，還應先熟悉電路原理和結構特點，遵守相應規則。拆卸前要充分熟悉每個電氣部件的功能、位置、連接方式以及與四周其他器件的關系，一定要先看圖紙，在沒有組裝圖的情況下，應一邊拆卸，一邊畫草圖，并記上標記。

三【先外部后內部】

應先檢查電氣設備元器件有無明顯裂痕、缺損，了解其維修史、使用年限等，然后再對內部進行檢查。拆前應排除周邊的故障因素，確定為電氣元件故障后才能拆卸，否則，盲目拆卸，可能將設備越修越壞。

四【先機械后電氣】

只有在確定機械零件無故障后，再進行電氣方面的檢查。檢查電路故障時，應利用檢測儀器尋找故障部位，確認無接觸不良故障后，再有針對性地查看線路與機械的運作關系，以免誤判。

五【先靜態后動態】

在設備未通電時，判定電氣設備按鈕、接觸器、熱繼電器以及熔芯的好壞，從而判定故障的所在。通電試驗，聽其聲、測參數、判定故障，最后進行維修。如在電動機缺相時，若測量三相電壓值無法著判別時，就應該聽其聲，單獨測每相對地電壓，方可判定哪一相缺損。

六【先清潔后維修】

對污染較重的電氣設備，先對其按鈕、接線點、接觸點進行清潔，檢查外部控制鍵是否失靈。許多故障都是由臟污及導電塵塊引起的，一經清潔故障往往就會排除。

七【先電源后設備】

電源部分的故障率在整個電氣故障中占的比例很高，所以先檢修電源往往可以事半功倍。

八【先普遍后特殊】

因裝配質量或其他元件因素而引起的故障，一般占常見故障的50%左右。電氣設備多為軟故障，要靠經驗和儀表來測量和維修。

九【先外圍后內部】

先不要急于更換損壞的電氣部件，在確認外圍設備電路正常時，再考慮更換損壞的電氣部件。

十【先直流后交流】

檢修時，必須先檢查直流回路靜態工作點，再檢查交流回路動態工作點。

十一【先故障后調試】

對于調試和故障并存的電氣設備，應先排除故障，再進行調試，調試必須在電氣設備正常運行的前提下進行。

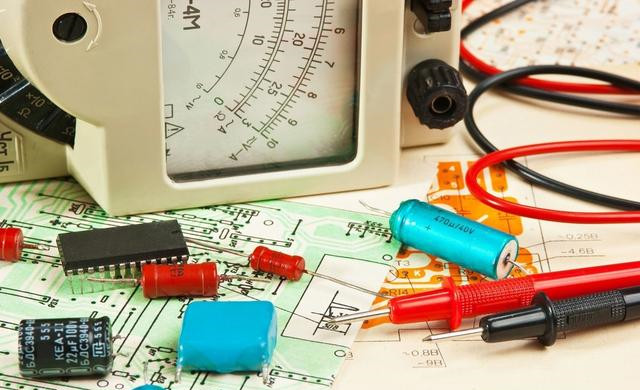

維修電工必備常識：

有關維修電工的專業基礎知識，首先要了解常用電工的維修工具，驗電筆、鋼絲鉗、尖嘴鉗、螺絲刀、剝線鉗。驗電筆使用的時候?qū)⒐P尖輕輕接觸被測物體，氛燈發亮說明該設備有電，燈越亮電壓就越高。鋼絲鉗用來鉗夾線頭，刀口剪切導線。螺絲刀用來擰動或擰松一字螺絲釘與十字螺絲釘，剝線鉗是用來剝開導線頭部的工具。

簡單點說，帶電體形成的場叫做電場。電荷在電場力的作用下所做的定向運動叫做電流。而電路是電流會經過流通的路徑，組成部分包括導線，電源，負載和中心環節，電路可以分為直流電路和交流電路。電阻是對電流有阻礙作用的部分，用R表示，單位歐姆。電阻率是衡量導電性能好與壞的物理量。電壓是電位差，它是形成電流的原因，因為有電壓差，電荷才能流動。電壓用U表示，單位V(伏)。負載是可以把電能轉化成其它形式的能的裝置。儲存電荷能力的大小被稱作電容，單位是法拉。發電廠是將一次能源轉化為二次能源的工廠，火力發電廠、水力發電廠、風力發電廠、太陽能發電廠，這些發電廠都是生活中應用較多的。磁場是兩個磁體相互的作用力，同名磁場相互排斥，異名磁場相互吸引，這些都是簡單的電力基礎知識，而維修電動的基礎知識遠遠不止這些。

三相五線制用顏色黃、綠、紅、淡藍色分別表示U、V、W、N 保護接地線雙顏色（PE）

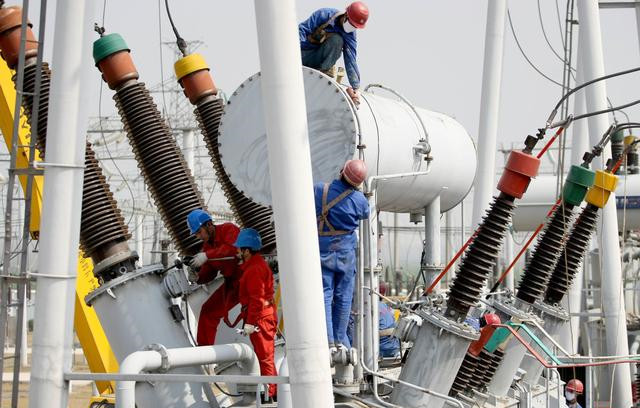

變壓器在運行中，變壓器各相電流不應超過額定電流；最大不平衡電流不得超過額定電流的25%。變壓器投入運行后應定期進行檢修。

同一臺變壓器供電的系統中，不宜保護接地和保護接零混用。

電壓互感器二次線圈的額定電壓一般為100V。

電壓互感器的二次側在工作時不得短路。因短路時將產生很大的短路電流，有可能燒壞互感器，為此電壓互感器的一次，二次側都裝設熔斷器進行保護。

電壓互感器的二次側有一端必須接地。這是為了防止一，二次線圈絕緣擊穿時，一次高壓竄入二次側，危及人身及設備的安全。

電流互感器在工作時二次側接近于短路狀況。二次線圈的額定電流一般為5A。

電流互感器的二次側在工作時決不允許開路，

電流互感器的二次側有一端必須接地，防止其一、二次線圈絕緣擊穿時，一次側高壓竄入二次側。

電流互感器在聯接時，要注意其一、二次線圈的極性，我國互感器采用減極性的標號法。

安裝時一定要注意接線正確可靠，并且二次側不允許接熔斷器或開關。即使因為某種原因要拆除二次側的儀表或其他裝置時，也必須先將二次側短路，然后再進行拆除。

低壓開關是指1KV以下的隔離開關、斷路器、熔斷器等等。

低壓配電裝置所控制的負荷，必須分路清楚，嚴禁一閘多控和混淆。

低壓配電裝置與自備發電機設備的聯鎖裝置應動作可靠。嚴禁自備發電設備與電網私自并聯運行。

低壓配電裝置前后左右操作維護的通道上應鋪設絕緣墊，同時嚴禁在通道上堆放其他物品。

接設備時：先接設備，后接電源。

拆設備時：先拆電源，后拆設備。

接線路時：先接零線，后接火線。

拆線路時：先拆火線，后拆零線。

低壓熔斷器不能作為電動機的過負荷保護。

熔斷器的額定電壓必須大于等于配電線路的工作電壓。

熔斷器的額定電流必須大于等于熔體的額定電流。

熔斷器的分斷能力必須大于配電線路可能出現的最大短路電流。

熔體額定電流的選用，必須滿足線路正常工作電流和電動機的起動電流。

對電爐及照明等負載的短路保護，熔體的額定電流等于或稍大于負載的額定電流。

對于單臺電動機，熔體額定電流≥（1.5-2.5）電機額定電流。

熔體額定電流在配電系統中，上、下級應協調配合，以實現選擇性保護目的。下一級應比上一級小。

瓷插式熔斷器應垂直安裝，必須采用合格的熔絲，不得以其他的銅絲等代替熔絲。

螺旋式熔斷器的電源進線應接在底座的中心接線端子上，接負載的出線應接在螺紋殼的接線端子上。更換熔體時，必須先將用電設備斷開，以防止引起電弧。

熔斷器應裝在各相線上。在二相三線或三相四線回路的中性線上嚴禁裝熔斷器

熔斷器主要用作短路保護

熔斷器作隔離目的使用時，必須將熔斷器裝設在線路首端。

熔斷器作用是短路保護。隔離電源，安全檢修。

刀開關作用是隔離電源，安全檢修。

膠蓋瓷底閘刀開關一般作為電氣照明線路、電熱回路的控制開關，也可用作分支電路的配電開關

三極膠蓋閘刀開關在適當降低容量時可以用于不頻繁起動操作電動機控制開關，

三極膠蓋閘刀開關電源進線應按在靜觸頭端的進線座上，用電設備接在下面熔絲的出線座上。

刀開關在切斷狀況時，手柄應該向下，接通狀況時，手柄應該向上，不能倒裝或平裝，

三極膠蓋閘刀開關作用是短路保護。隔離電源，安全檢修。

低壓負荷開關的外殼應可靠接地。

選用自動空氣開關作總開關時，在這些開關進線側必須有明顯的斷開點，明顯斷開點可采用隔離開關、刀開關或熔斷器等。

熔斷器的主要作用是過載或短路保護。

電容器并聯補償是把電容器直接與被補償設備并接到同一電路上，以提高功率因數。改善功率因數的措施有多項，其中最方便的方法是并聯補償電容器。

墻壁開關離地面應1.3米、墻壁插座0.3米

拉線開關離地面應2-3米

電度表離地面應1.4—1.8米

進戶線離地面應2.7米路，一，二級公路，電車道，主要河流，弱電線路，特殊索道等，不應有接頭。

塑料護套線主要用于戶內明配敷設，不得直接埋入抹灰層內暗配敷設。

維修電工還要知道一些基礎安全的知識，如電工維修的過程中必須要嚴格遵守設備規則來操作，接通電源的時要先關閉開關，以免造成安全事故的發生，有一些已經是發生故障的設備我們要那去檢修，不要再繼續用。有的電氣設備是金屬的外殼，一定要做好接地措施和防雷的準備，并且電氣設備是不能受潮的。

維修電工必須接受安全教育,在掌握電工基本的知識和工作范圍內的安全操作規程后,才能參加電工的實際操作。

維修電工操作事項

（1） 在進行電氣設備安裝和維修操作時，必須嚴格遵守各種安全操作規程和規定，不得玩忽職守。

（2） 操作時要嚴格遵守停電部分操作時，要切實做好防止突然送電時的各項安全措施，如掛上“有人工作，不許合閘！”的警示牌，鎖上閘刀或取下總電源保險器等。不準約定時間送電。

（3） 在鄰近帶電部分操作時，要保證有可靠的安全距離。

（4） 操作前應仔細檢查操作工具的絕緣性能，絕緣鞋、絕緣手套等安全用具的絕緣性能是否良好，有問題的應立即更換，并應定期進行檢查。

（5） 登高工具必須安全可靠，未經登高訓練的，不準進行登高作業。

（6） 如發現有人觸電，要立即采取正確的搶救措施。

安全用電和消防知識

1．安全用電知識

維修電工不僅本人要具備安全用電知識，還有宣傳安全用電知識的義務和阻止違反安全用電行為發生的職責。安全用電知識主要內容有：

（1）嚴禁用一線（相線）一地（指大地）安裝用電器具。

（2）在一個電源插座上不允許引接過多或功率過大的用電器具和設備。

（3）未掌握有關電氣設備和電氣線路知識及技術的人員，不可安裝和拆卸電氣設備及線路。

（4）嚴禁用金屬絲（如鉛絲）去綁扎電源線。

（5）不可用潮濕的手去接觸開關、插座及具有金屬外殼的電氣設備，不可用濕布去揩抹上述電器。

（6）堆放物資、安裝其他設施或搬移各種物體時，必須與帶電設備或帶電導體相隔一定安全距離。

（7）嚴禁在電動機和各種電氣設備上放置衣物，不可在電動機上坐立，不可將雨具等掛在電動機或電氣設備的上方。

（8）在搬移電焊機、鼓風機、電風扇、洗衣機、電視機、電爐和電鉆等可移動電器時，要先切斷電源，更不可拖拉電源線來搬移電器。

（9）在潮濕的環境中使用可移動電器時，必須采用額定電壓為36v及其以下的低壓電器。若采用額定電壓為220v的電氣設備時，必須使用隔離變壓器。如在金屬容器（如鍋爐）及管道內使用移動電器，則應使用12v的低壓電器，并要加接臨時開關，還要有專人在該容器外監視。低電壓的移動電器應裝特殊型號的插頭，以防誤插入220v或380v的插座內。

(10) 在雷雨天氣，不可走近高壓電桿、鐵塔和避雷針的接地導線周圍，以防雷電傷人。切勿走近斷落在地面上的高壓電線，萬一進入跨步電壓危險區時，要立即單腳或雙腳并攏迅速跳到離開接地點10m以外的區域，切不可奔跑，以防跨步電壓傷人。

2．消防知識

在發生電氣設備火警時，或鄰近電氣設備附近發生火警時，電工應運用正確的滅火知識，指導和組織群眾采用正確的方法滅火。

（1）當電氣設備或電氣線路發生火警時，要盡快切斷電源，防止火情蔓延和滅火時發生觸電事故。

（2）不可用水或泡沫滅火機滅火，尤其是有油類的火警，應采用黃砂、二氧化碳或1211滅火機滅火。

（3）滅火人員不可使身體或手持的滅火器材觸及有電的導線或電氣設備，以防觸電。

低壓電氣設備安全工作的基本要求和低壓帶電作業

為了保證對用電場所的正常供電，對配電屏上的儀表和電位器應經常進行檢查和維護，并做好記錄，以便隨時分析運行及用電情況，及時發現問題和消除隱患。

對運行的低壓配電屏，通常應檢查以下內容：

1） 配電屏及屏上的電氣元件的名稱、標志、編號等是否清楚、正確，盤上所有的操作把手、按鈕和按鍵等的位置與現場實際情況是否相符，固定是否牢靠，操作是否靈活。

2） 配電屏上表示“合”、“分”等信號燈和其他信號指示是否正確。

3） 隔離開關、斷路器、熔斷器和互感器等的觸點是否牢靠，有無過熱、變色現象。

4） 二次回路導線的絕緣是否破損、老化。

5） 配電屏上標有操作模擬板時，模擬板與現場電氣設備的運行狀態是否對應。

6） 儀表或表盤玻璃是否松動，儀表指示是否正確。

7） 配電室內的照明燈具是否完好，照度是否明亮均勻，觀察儀表時有無眩光。

8） 巡視檢查中發現的問題應及時處理，并記錄。

低壓帶電工作應設專人監護,使用有絕緣柄的工具,工作時站在干燥的絕緣物上,戴絕緣手套和安全帽,穿長袖衣,嚴禁使用銼刀、金屬尺和帶有金屬物的毛刷等工具。

在高低壓同桿架設的低壓帶電線路上工作時，應先檢查與高壓線的距離，采取防止誤碰高壓帶電設備的措施。

在低壓帶電導線未采用絕緣措施前，工作人員不得穿越。在帶電的低壓配電裝置上工作時，要保證人體和大地之間、人體與周圍接地金屬之間、人體與其他導體或零件之間有良好的絕緣或相應的安全距離。應采取防止相同短路和單相連接地的隔離措施。上桿前先分清相、中性線，選好工作位置。斷開導線時應先斷開相線，后斷開中性零線。搭接導線時，順序應相反。因低壓相間距離很小檢修中要注意防止人體同時接觸兩根線頭。

維修電工基礎知識口訣

1、已知380V三相電動機容量，求其過載保護熱繼電器元件額定電流和整定電流 。

口訣：

電機過載的保護，熱繼電器熱元件；

號流容量兩倍半，兩倍千瓦數整定。

說明：

（1）容易過負荷的電動機，由于起動或自起動條件嚴重而可能起動失敗，或需要限制起動時間的，應裝設過載保護。長時間運行無人監視的電動機或3kW及以上的電動機，也宜裝設過載保護。過載保護裝置一般采用熱繼電器或斷路器的延時過電流脫扣器。目前我國生產的熱繼電器適用于輕載起動，長時期工作或間斷長期工作的電動機過載保護。

（2）熱繼電器過載保護裝置，結構原理均很簡單，可選調熱元件卻很微妙，若等級選大了就得調至低限，常造成電動機偷停，影響生產，增加了維修工作。若等級選小了，只能向高限調，往往電動機過載時不動作，甚至燒毀電機。

（3）正確算選380V三相電動機的過載保護熱繼電器，尚需弄清同一系列型號的熱繼電器可裝用不同額定電流的熱元件。熱元件整定電流按“兩倍千瓦數整定”；熱 元件額定電流按“號流容量兩倍半”算選；熱 繼電器的型號規格，即其額定電流值應大于等于熱元件額定電流值。

2、已知380V三相電動機容量，求其遠控交流接觸器額定電流等級

口訣：

遠控電機接觸器，兩倍容量靠等級；

步繁起動正反轉，靠級基礎升一級。

說明：

（1）目前常用的交流接觸器有CJ10、CJ12、CJ20等系列，較適合于一般三相電動機的起動的控制。

3、已知小型380V三相籠型電動機容量，求其供電設備最小容量、負荷開關、保護熔體電流值

口訣：

直接起動電動機，容量不超十千瓦；

六倍千瓦選開關，五倍千瓦配熔體。

供電設備千伏安，需大三倍千瓦數。

說明：

（1）口訣所述的直接起動的電動機，是小型380V鼠籠型三相電動機，電動機起動電流很大，一般是額定電流的4~7倍。用負荷開關直接起動的電動機容量最大不應超過10kW，一般以4.5kW以下為宜，且開啟式負荷開關（膠蓋瓷底隔離開關）一般用于5.5kW及以下的小容量電動機作不頻繁的直接起動；封閉式負荷開關（鐵殼開關）一般用于10kW以下的電動機作不頻繁的直接起動。兩者均需有熔體作短路保護，還有電動機功率不大于供電變壓器容量的30%?？傊?，切記電動機用負荷開關直接起動是有條件的！

（2）負荷開關均由簡易隔離開關閘刀和熔斷器或熔體組成。為了避免電動機起動時的大電流，負荷開關的容量，即額定電流（A）；作短路保護的熔體額定電流（A），分別按“六倍千瓦選 開關，五倍千瓦配熔件”算選，由于鐵殼開關、膠蓋瓷底隔離開關均按一定規格制造，用口訣算出的電流值，還需靠近開關規格。同樣算選熔體，應按產品規格選用。

4、已知籠型電動機容量，算求星-三角起動器（QX3、QX4系列）的動作時間和熱元件整定電流

口訣：

電機起動星三角，起動時間好整定；

容量開方乘以二，積數加四單位秒。

電機起動星三角，過載保護熱元件；

整定電流相電流，容量乘八除以七。

說明：

（1）QX3、QX4系列為自動星形-三角形起動器，由三只交流接觸器、一只三相熱繼電器和一只時間繼電器組成，外配一只起動按鈕和一只停止按鈕。起動器在使用前，應對時間繼電器和熱繼電器進行適當?shù)恼{(diào)整，這兩項工作均在起動器安裝現場進行。電工大多數只知電動機的容量，而不知電動機正常起動時間、電動機額定電流。時間繼電器的動作時間就是電動機的起動時間（從起動到轉速達到額定值的時間），此時間數值可用口訣來算。

（2）時間繼電器調整時，暫不接入電動機進行操作，試驗時間繼電器的動作時間是否能與所控制的電動機的起動時間一致。如果不一致，就應再微調時間繼電器的動作時間，再進行試驗。但兩次試驗的間隔至少要在90s以上，以保證雙金屬時間繼電器自動復位。

（3）熱 繼電器的調整，由于QX系列起動器的熱電器中的熱元件串聯在電動機相電流電路中，而電動機在運行時是接成三角形的，則電動機運行時的相電流是線電流（即額定電流）的1/√3倍。所以，熱繼電器熱元件的整定電流值應用口訣中“容量乘八除以七”計算。根據計算所得值，將熱繼電器的整定電流旋鈕調整到相應的刻度-中線刻度左右。如果計算所得值不在熱繼電器熱元件額定電流調節范圍，即大于或小于調節機構之刻度標注高限或低限數值，則需更換適當?shù)臒崂^電器，或選擇適當?shù)臒嵩?/p>

5、已知籠型電動機容量，求算控制其的斷路器脫扣器整定電流

口訣：

斷路器的脫扣器，整定電流容量倍；

瞬時一般是二十，較小電機二十四；

延時脫扣三倍半，熱脫扣器整兩倍。

說明：

（1）自動斷路器常用在對鼠籠型電動機供電的線路上作不經常操作的斷路器。如果操作頻繁，可加串一只接觸器來操作。斷路器利用其中的電磁脫扣器（瞬時）作短路保護，利用其中的熱脫扣器（或延時脫扣器）作過載保護。斷路器的脫扣器整定電流值計算是電工常遇到的問題，口訣給出了整定電流值和所控制的籠型電動機容量千瓦數之間的倍數關系。

（2）“延時脫扣三倍半，熱脫扣器整兩倍”說的是作為過載保護的自動斷路器，其延時脫扣器的電流整定值可按所控制電動機額定電流的1.7倍選擇，即3.5倍千瓦數選擇。熱脫扣器電流整定值，應等于或略大于電動機的額定電流，即按電動機容量千瓦數的2倍選擇。

6、已知異步電動機容量，求算其空載電流

口訣：

電動機空載電流，容量八折左右求；

新大極數少六折，舊小極多千瓦數。

說明：

（1）異步電動機空載運行時，定了三相繞組中通過的電流，稱為空載電流。絕大部分的空載電流用來產生旋轉磁場，稱為空載激磁電流，是空載電流的無功分量。還有很小一部分空載電流用于產生電動機空載運行時的各種功率損耗（如摩擦、通風和鐵芯損耗等），這一部分是空載電流的有功分量，因占的比例很小，可忽略不計。因此，空載電流可以認為都是無功電流。從這一觀點來看，它越小越好，這樣電動機的功率因數提高了，對電網供電是有好處的。如果空載電流大，因定子繞組的導線載面積是一定的，允許通過的電流是一定的，則允許流過導線的有功電流就只能減小，電動機所能帶動的負載就要減小，電動機出力降低，帶過大的負載時，繞組就容易發熱。但是，空載電流也不能過小，否則又要影響到電動機的其他性能。一般小型電動機的空載電流約為額定電流的30%~70%，大中型電動機的空載電流約為額定電流的20%~40%。具體到某臺電動機的空載電流是多少，在電動機的銘牌或產品說明書上，一般不標注?？呻姽こＰ柚来藬?shù)值是多少，以此數值來判斷電動機修理的質量好壞，能否使用。

（2）口訣是現場快速求算電動機空載電流具體數值的口訣，它是眾多的測試數據而得。它符合“電動機的空載電流一般是其額定電流的1/3”。同時它符合實踐經驗：“電動機的空載電流，不超過容量千瓦數便可使用”的原則（指檢修后的舊式、小容量電動機）。口訣“容量八折左右求”是指一般電動機的空載電流值是電動機額定容量千瓦數的0.8倍左右。中型、4或6極電動機的空載電流，就是電動機容量千瓦數的0.8倍；新系列，大容量，極數偏小的2級電動機，其空載電流計算按“新大極數少六折”；對舊的、老式系列、較小容量，極數偏大的8極以上電動機，其空載電流，按“是小極多千瓦數”計算，即空載電流值近似等于容量千瓦數，但一般是小于千瓦數。運用口訣計算電動機的空載電流，算值與電動機說明書標注的、實測值有一定的誤差，但口訣算值完全能滿足電工日常工作所需求。

7、已知電力變壓器容量，求算其二次側（0.4kV）出線自動斷路器瞬時脫扣器整定電流值

口訣：

配變二次側供電，最好配用斷路器；

瞬時脫扣整定值，三倍容量千伏安。

說明：

（1）當斷路器作為電力變壓器二次側供電線路開關時，斷路器脫扣器瞬時動作整定值。

8、巧用低壓驗電筆

低壓驗電筆是電工常用的一種輔助安全用具。用于檢查500V以下導體或各種用電設備的外殼是否帶電。一支普通的低壓驗電筆，可隨身攜帶，只要掌握驗電筆的原理，結合熟知的電工原理，靈活運用技巧很多。

（1） 判斷交流電與直流電口訣

電筆判斷交直流，交流明亮直流暗，

交流氖管通身亮，直流氖管亮一端。

說明：

首先告知讀者一點，使用低壓驗電筆之前，必須在已確認的帶電體上驗測；在未確認驗電筆正常之前，不得使用。判別交、直流電時，最好在“兩電”之間作比較，這樣就很明顯。測交流電時氖管兩端同時發亮，測直流電時氖管里只有一端極發亮。

（2）判斷直流電正負極口訣：

電筆判斷正負極，觀察氖管要心細，

前端明亮是負極，后端明亮為正極。

說明：

氖管的前端指驗電筆筆尖一端，氖管后端指手握的一端，前端明亮為負極，反之為正極。測試時要注意：電源電壓為110V及以上；若人與大地絕緣，一只手摸電源任一極，另一只手持測民筆，電筆金屬頭觸及被測電源另一極，氖管前端極發亮，所測觸的電源是負極；若是氖管的后端極發亮，所測觸的電源是正極，這是根據直流單向流動和電子由負極向正極流動的原理。

（3）判斷直流電源有無接地，正負極接地的區別口訣

變電所直流系數，電筆觸及不發亮；

若亮靠近筆尖端，正極有接地故障；

若亮靠近手指端，接地故障在負極。

說明：

發電廠和變電所的直流系數，是對地絕緣的，人站在地上，用驗電筆去觸及正極或負極，氖管是不應當發亮的，如果發亮，則說明直流系統有接地現象；如果發亮在靠近筆尖的一端，則是正極接地；如果發亮在靠近手指的一端，則是負極接地。

（4）判斷同相與異相口訣

判斷兩線相同異，兩手各持一支筆，

兩腳與地相絕緣，兩筆各觸一要線，

用眼觀看一支筆，不亮同相亮為異。

說明：

此項測試時，切記兩腳與地必須絕緣。因為我國大部分是380/220V供電，且變壓器普遍采用中性點直接接地，所以做測試時，人體與大地之間一定要絕緣，避免構成回路，以免誤判斷；測試時，兩筆亮與不亮顯示一樣，故只看一支則可。

（5）判斷380/220V三相三線制供電線路相線接地故障口訣

星形接法三相線，電筆觸及兩根亮，

剩余一根亮度弱，該相導線已接地；

若是幾乎不見亮 ，金屬接地的故障。

說明：

電力變壓器的二次側一般都接成Y形，在中性點不接地的三相三線制系統中，用驗電筆觸及三根相線時，有兩根比通常稍亮，而另一根上的亮度要弱一些，則表示這根亮度弱的相線有接地現象，但還不太嚴重；如果兩根很亮，而剩余一根幾乎看不見亮，則是這根相線有金屬接地故障。
