一、空氣中二氧化硫吸附實驗裝置的工作原理：
    含有SO₂的氣體可通過吸收凈化。由于SO₂在水中溶解度不高，常采用化學吸收方法。本系統采用填料吸收塔，用8%的NaOH或Na₂CO₃溶液吸收SO₂。
    通過測定填料吸收塔進出口氣體中SO₂的含量，即可近似計算出吸收塔的平均凈化效率，進而了解吸收效果。通過測出填料塔進出口氣體的全壓，即可計算出填料塔的壓降；通過對比清水吸收和堿液吸收SO₂，可實驗測出體積吸收系數并認識到物理吸收和化學吸收的差異。 二、空氣中二氧化硫吸附實驗裝置的技術參數：
1、環境溫度：5℃～40℃。
2、設計實驗氣量1.6~16m³/h。
3、填料塔 D=100mm  H=2000mm。
三、空氣中二氧化硫吸附實驗裝置的構成及作用：

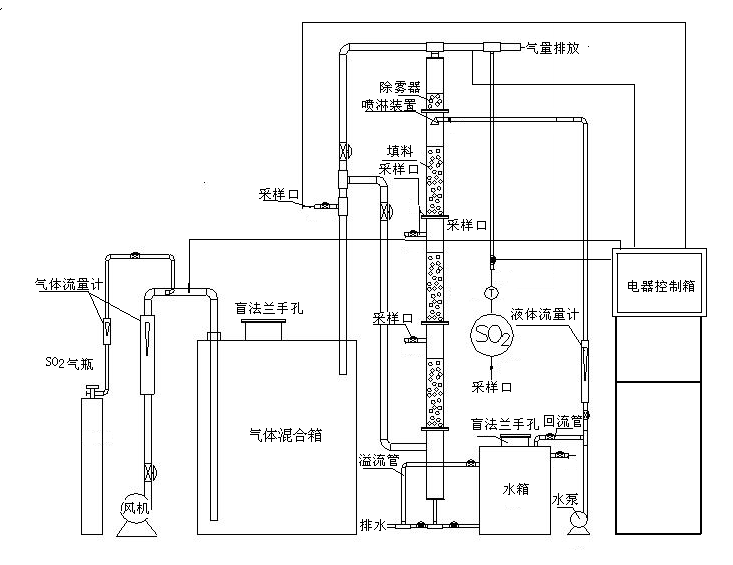

    SO₂堿液吸收實驗系統如圖所示。



從右向左系統情況如下：
1、渦輪氣泵提供實驗系統載氣源；
2、氣體流量計，計量載氣流量；
3、SO₂氣體鋼瓶1套，與玻璃轉子流量計配合用于配制所需濃度的入口SO₂氣體；
4、SO₂進氣三通接口，SO₂氣體向載氣的注入口；
5、氣體混合緩沖柜， 在此SO₂與載氣充分混合使得輸出氣體中SO₂濃度相對恒定；
6、混合氣體主流量計，計量進入吸收塔的氣體量；
7、混合氣體主流量計上方設有入口氣體采樣測定孔（自配濃度分析儀），再上面為一三通，三通向上管路為旁路管，用于試驗開始階段調節試驗工況（如調節入口氣體濃度、流量等）之用，向下管段為吸收塔進氣管，進氣與旁路通過閥門切換；
8、填料吸收塔，有機玻璃制三段填料吸收塔，每段配有氣體采樣口，配吸收液噴淋裝置，最上部為除霧層；
9、吸收塔頂部排氣管，該管設有一帶閥門的出口氣體采樣管口；
10、吸收液循環槽系統，包括儲液槽；進水口及閥；吸收液注加及維護手孔；溢流口、放空口加上管道和閥門組成的排液系統；不銹鋼水泵（通過控制箱面板按鈕控制運行）、控制閥、流量計組成的循環液系統。該系統用來準備吸收液，儲存、循環吸收液。
11、電器控制箱，用于系統的運行控制；
四、空氣中二氧化硫吸附實驗裝置的操作步驟：
1、首先檢查設備系統外況和全部電氣連接線有無異常（如管道設備無破損等），一切正常后開始操作；
2、打開電控箱總開關，合上觸電保護開關；
3、當儲液槽內無吸收液時，打開吸收塔下方儲液槽進水開關，確保關閉儲液箱底部的排水閥（在圖中吸收塔排液管底部三通的右側）并打開排水閥上方的溢流閥（如有的話）。如需要采用堿液吸收，則先從加料口加入一定量吸收劑的濃溶液或固體，然后通過進水閥進水稀釋至適當濃度。當貯水裝置水量達到總?cè)莘e約3/4時，啟動循環水泵。通過開啟回水閥門可將儲液箱內溶液混合均勻；通過開啟上方聯接流量計閥門可形成噴淋水循環，使噴淋器正常運作，通過閥門調節可控制循環液流量。待溢流口開始溢流時，關閉儲液箱進水開關；
4、通過閥門切換，使氣體通道處于旁路狀態，然后通過控制面板按鈕啟動主風機，調節管道閥門至所需的實驗風量（由于旁路系統阻力較小，故可將此時的風量調節得稍大于預計的實驗風量；
5、將SO₂測定儀密閉聯接到氣體入口采樣管口，采樣閥處于開通狀態；

6、在風機運行的情況下，首先確保SO₂鋼瓶減壓閥處于關閉、然后小心擰開SO₂鋼瓶主閥門，再慢慢開啟減壓閥，通過觀察轉子流量計刻度讀數和入口處SO₂測定儀所指示的氣體SO₂濃度調節閥門至所需的入口濃度（稍小于實驗設定的入口濃度）。
7、調節循環液至所需流量，通過氣體管線閥門切換，關閉旁路，打開吸收塔入口管道，開始實驗。（通常SO₂的入口濃度設定在1000-3000mg/Nm³）。入口和出口氣體中的SO₂濃度可通過采樣口測定或進行樣品采集。通過U型壓力計連接吸收塔出入口采樣口可讀出各工況下的吸收設備壓降；（注意：在不更新吸收液的情況下，吸收效率可能隨實驗時間的增加而下降）；
8、可通過循環回路所設閥門調節循環液流量進行不同液氣比條件下的吸收試驗。也可通過調節吸收液的組分和濃度進行實驗；
9、吸收實驗操作結束后，先關閉SO₂氣瓶主閥，待壓力表指數回零后關閉減壓閥，然后依次關閉主風機、循環泵的電源。在較長不用的情況下，打開儲液箱和填料塔底部的排水閥排空儲液箱和填料塔；
10、關閉控制箱電源開關；
11、檢查設備狀況，沒有問題后離開。
五、空氣中二氧化硫吸附實驗裝置的注意事項：
1、填料塔吸收循環液中不宜含有固體（不能采用鈣鹽吸收劑），較長時間不用時需用清水洗滌；
2、在操作過程中，控制一定的液氣比及氣流速度，及時檢查設備運轉情況，防止液泛、霧沫夾帶現象發生。
六、空氣中二氧化硫吸附實驗裝置的維護與保養：
設備應該放在通風干燥的地方；平時經常檢查設備，有異常情況及時處理。
