實驗指導書

一、實驗目的

1、學習測量空氣絕熱指數據的方法；
2、通過實驗，培養運用熱力學的基本理論處理實際問題的能力；
3、通過實驗，進一步加深對剛性容器充放氣現象的認識。

二、實驗裝置及測試原理

在熱力學中，氣體的定壓比容cp與定容比熱cv之比  被定義為該氣體的絕熱指數，以k表示，即K=Cp/Cv。

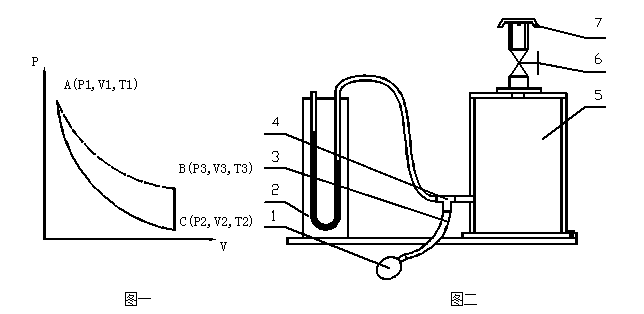

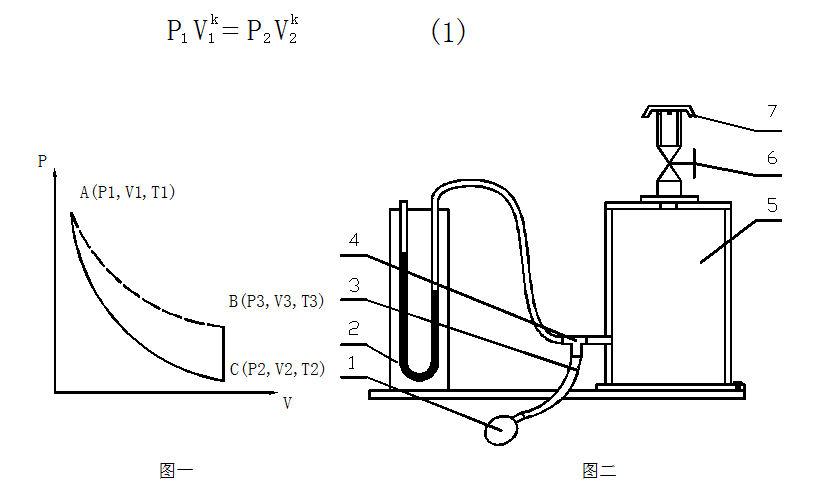

本實驗利用定量氣體在絕熱膨脹過程和定容加熱過程中的變化規來制定空氣的絕熱指數K。其P-V圖如圖1所示。圖中AB為絕熱膨脹過程，BC為空氣加熱過程。圖AB為絕熱過程，所以





1、 充氣閥  2、U型壓差計  3、連接膠管  4、三通  5、剛性容器  6、排氣閥  7、排氣罩
BC為定容過程，所以V2=V3
假設狀態A與C所處溫度相同，則T1＝T3
所以，根據理想氣體的狀態方程，對于狀態A、C可得：


因此，只要同A、B、C三狀態下的壓力，P1、P2、 P3,且將其代入（4）式，即可求得空氣的絕熱指數K。

三、實驗設備

本實驗的實驗設備如圖2所示


實驗時，通過充氣閥對剛性容器進行充氣，至狀態A，由U型差壓計測得A狀態的表壓力為h1mmH2O,如圖3狀態A，我們選取容器內一部分氣體作為研究對象，其體積為V1，壓力、溫度為P1、T1，假設通過排氣閥放氣，使其壓力與大氣壓力相平衡，恰好此時V1的氣體通過膨脹至整個容器（體積為V2）,立刻關閉排氣閥，膨脹過程結束。因此P2＝P（大氣壓力），由于此過程進行得十分迅速，可忽略容器的傳熱。因而可以認為此過程為定量氣體的絕熱膨脹過程，即由狀態A（P1，V1，T1）絕熱膨脹至狀態B（P2，V2，T2）。（注意V2等于容器體積，V1為一小于容器體積的假想體積）。處于狀態B的空氣，由于其溫度低于環境溫度，剛性容器內的氣體通過剛性容器壁與外界環境交換熱量，當容器內的氣體溫度與環境溫度相等時，系統處于新的平衡狀態C（P3，V2，T3）.若忽略剛性容器的體積變化，此BC過程可以認為為定容加熱過程。此時容器內的氣體壓力可由差壓計測得h3mmH2O。至此，選作為研究對象的氣體，從A經過絕熱膨脹過程至B，以經過定容加熱過程至C，且狀態A、C所處溫度同為環境溫度，實現了圖1中所示的過程。

四、實驗步驟

1、實驗前，認真閱讀本實驗指導書，了解實驗原理。
2、進入實驗室后，根據實驗指導書，對照實物熟悉實驗裝置。
3、實驗中，由于對裝置的氣密性要求較高，因此，在實驗開始時，首先應檢查其氣密性，通過充氣閥對剛性容器充氣至狀態A，使h＝200mmH2O左右，然后觀察h值5分鐘，看H值是否發生變化。若不變化，說明氣密性滿足要求，若變化，說明裝置漏氣。
此步驟一定要認真，否則將給實驗結果帶來較大的誤差，同時讀出h1值。
4、右手轉動排氣閥，在氣流流出的聲音“拍”消失的同時關上排氣閥，恰到好處，操作者可在實驗開始以前先練習幾次。
5、待U型差壓計的讀數穩定后，讀取h3，穩定過程需5分鐘。
6、重復以上步驟，多做幾遍，將實驗值填在實驗數據的表格中，并求K值。

五、計算公式

如果將前述的（4）式直接用于實驗計算的話，那是比較麻煩的。因此，針對我們的實驗條件，現將（4）式進行適當簡化。
設U型差壓計的封液（水）密度為r＝9.81×10³N/m³，實驗時的大氣壓力則為Pa »10?Pa。因此狀態A的壓力可表示為P1＝Pa＋h1狀態B的壓力可表示為P2＝Pa狀態C的壓力可表示為P3＝Pa＋P1。將其代入（4）式得：


實驗中由于剛性容器受壓的限制，一般取。且h3< h1，因此則有：
，h1/ Pa<<1，（h1- h3）/（Pa＋h 3）<<1。
所以，按照近似計算方法，（5）式可簡化為：


這即為利用本實驗裝置測定空氣絕熱指數K的簡化（近似）計算公式。

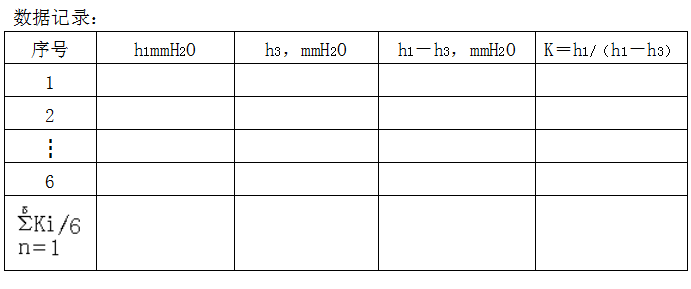

六、實驗數據計算和整理

環境條件：
室溫ta＝       ℃         大氣壓力為Pa＝         mmHg        濕   度          %



空氣絕熱指數的理論值K＝1.4
相對誤差K-Ki/K×100%＝

七、實驗要求

1、預習實驗指導書，明白實驗原理，熟悉實驗方法，實驗時認真動手操作
2、書寫實驗報告，其內容除實驗數據記錄和整理外，還包括實驗原理簡述。

實驗設備簡介和對有關問題的討論。

1、漏氣將對實驗結果有何影響？
2、實驗中若未取下防塵罩，將對實驗結果產生什么影響？
3、實驗中，充氣壓力選得過大或過小，對實驗結果有何影響？
4、空氣的濕度對實驗結果有何影響？
5、在BC定容加熱的過程中，如何確定容器內的氣體回到了初溫？
6、若實驗中，轉動排氣閥的速度較慢，這將對實驗結果產生什么影響？
