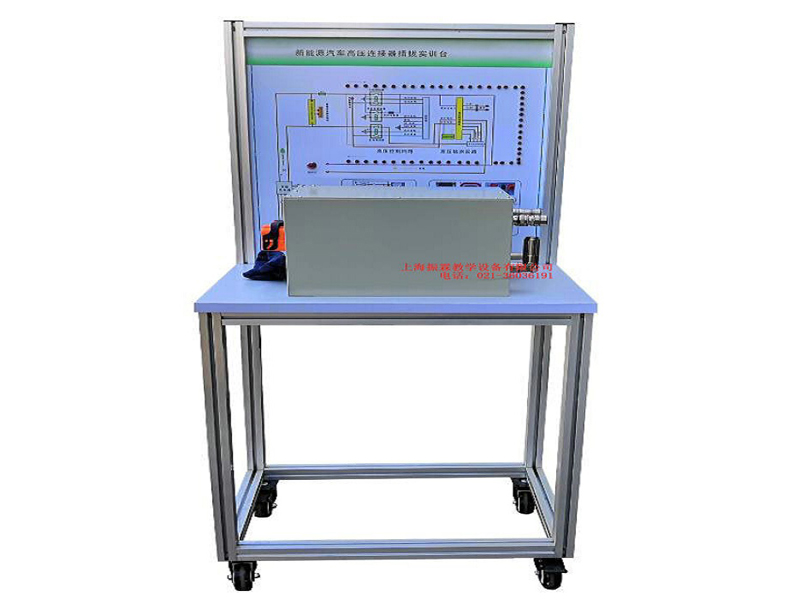

新能源汽車電工技能高壓連接器插拔訓練臺
- 發布者：信 息 資 訊 發表時間:2020-07-23
- 一、新能源汽車電工技能高壓連接器插拔訓練臺的產品簡介：
選用國內名牌廠家新能源汽車高壓連接器，為比亞迪，北汽新能源，吉利新能源汽車等配套；安裝在專用動力電池包箱體上，通過學員動手插拔，使學員掌握實際掌握高壓連接器插拔操作，以及不按程序操作可能造成后果，為新能源電動車安全操作必備基礎要領。
二、新能源汽車電工技能高壓連接器插拔訓練臺的功能特點：
1.采用新能源汽車高壓連接器，安裝在專用動力電池包箱體上，學員在無電情況下進行高壓連接器的反復插拔。
2.高壓連接器插頭和插座均配接與動力電池包相同電纜線，電氣連接方式與實車相同，并標注名稱。
3.高壓插接頭具有互鎖端子，可練習不同高壓插接件插拔。
4.配套提供維修開關插拔方法，放電正負極接插件插拔方法，充電正負極接插件插拔方法等輔助資源。
5.模擬新能源汽車動力電池連接插頭、維修開關、高壓配電箱、電機控制器、空調壓縮機、空調 PTC 等模塊的互鎖連接，完成新能源汽車上電、放電的互鎖控制邏輯。
6.模擬汽車碰撞工況，敲擊模擬動力電池箱，高壓斷電。
7.模擬系統開機，系統啟動預充繼電器，高壓插接器插接檢測不到位，高壓互鎖回路斷路并報警，系統不對負載放電。高壓插接器插接檢測到位，閉合總正、總負繼電器，系統對負載放電。
8.高壓系統上電完成，系統對負載放電。
9.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色原理示意圖；
10.底部安裝4個帶自鎖裝置萬向腳輪。
11.智能化的線路連接檢測功能：該實驗板采用MCU單片機控制電路設計，集成在一張電路板上，電腦能夠自動判斷每一條線路的連接是否正確，并通過LED燈直觀顯示出來，能自動清除錯誤，考核模式在考核完成后不僅會提示連接是否正確，還會顯示正確的連線數目，并且有語音提示。本實驗板智能化程度高，可進行練習和考核，不損耗任何材料。計時考核功能：本實訓箱帶有數碼管顯示考核時間功能，能夠根據剩余時間的長短通過LED燈閃爍的頻率來提醒考核者。教師也可以通過遠程設置考核功能。實驗時的控制設計和連線質量的好壞，也可以進行計算機自動智能判斷，結果分為低、中、高 三級，功能包括：①連線好壞自動判斷功能；②引導學員連線的學習功能；③計時考核功能。教師遙控器設置：聲音控制、考核設置、成績查詢等。液晶屏顯示：操作說明、自動智能判斷提示等。
三、新能源汽車電工技能高壓連接器插拔訓練臺的實驗項目：
1.電動車高壓保護原理實驗
2.高壓互鎖電路仿真原理
3.高壓上電原理仿真原理
4.汽車碰撞工況，高壓防護仿真實驗
5.新能源汽車高壓安全系統認知；
6.新能源汽車高壓連接器插拔技能操作；
7.新能源汽車高壓維修作業訓練；
四、新能源汽車電工技能高壓連接器插拔訓練臺的技術規格：
1.設備外形尺寸:1500*700*1700（長*寬*高）
2.交流電源：220V
3.產品工藝標準
設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面鋪裝32mm厚彩色高密度復合板。
五、新能源汽車電工技能高壓連接器插拔訓練臺的基本配置：
專用動力電池包箱體，高壓放電正極插頭/插座，高壓放電負極插頭/插座，高壓充電正極插頭/插座，高壓充電負極插頭/插座，維修開關插頭/插座等。找不到想找的產品?請點擊 產品導航頁
