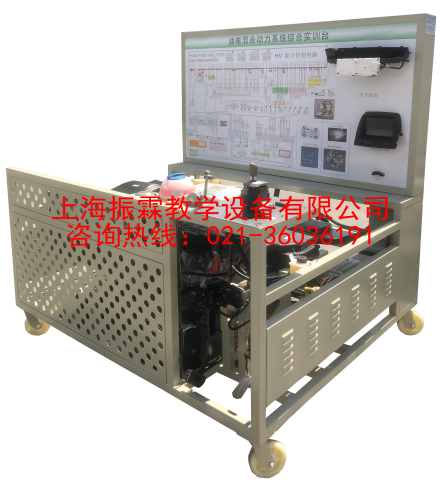

一、混合動力汽車驅動系統實訓系統的產品簡介：

　　采用油電混合動力發動機和電子傳動橋系統實物為基礎，可對發動機和電子傳動橋進行起動、加速、減速等工況的實際操作，真實展示油電混合動力系統的組成結構和工作過程。

　　適用于各類院校對油電混合動力發動機和維修實訓的教學需要。

二、混合動力汽車驅動系統實訓系統的功能特點：

　　1.真實可運行操作的油電混合動力發動機和電子傳動橋系統，展示系統結構和原理、工作過程。

　　2.面板采用4mm厚鋁塑板，立式安裝面板UV平板噴繪打印有彩色完整標準系統圖板;學員可直觀對照?qǐng)D板和實物，認識和分析系統的工作原理。

　　3.面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。

　　4.實訓臺安裝有汽車儀表和多功能顯示屏，可實時顯示動力傳遞過程、車速等、電控系統故障指示燈等參數變化。

　　5.實訓臺安裝有診斷座，可連接專用汽車解碼器，對發動機、自動變速器、混合動力、電源等電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。

　　6.實訓臺配備有油門控制裝置，可方便對發動機加速減速。

　　7.安裝故障模擬系統，能實現低壓電路系統故障設置及診斷排除，可設置常見故障的設置及考核故障點24個。

　　8.實訓臺配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。

　　9.實訓臺底座帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

　　10.配套實訓(實驗)指導書等教學資料，包含工作原理、實訓項目、故障設置及分析等要點說明。

　　11.安裝安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。

　　12.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。

三、混合動力汽車驅動系統實訓臺的技術規格：

　　1.外形尺寸：1700×1200×1700(長×寬×高);

　　2.面板外形尺寸：1648×940mm(長*寬);

　　3.移動腳輪：200*80mm;

　　4.工作溫度：-40℃～+50℃;

　　5.油箱容積：10L;

　　6.油電混合動力發動機和電子傳動橋：豐田普銳斯.

四、混合動力汽車驅動系統實訓臺的實訓(實驗)項目：

　　1.電池管理系統BMS組成和功能工作原理,動力電池包(BMS)故障分析與診斷。

　　2.高壓系統操作安全注意事項，高壓連接器插拔方法，維修開關認知。

　　3.漏電傳感器、檔位開關、P檔開關結構原理功能檢測實訓。

　　4.變頻器控制器總成結構與工作原理，驅動電機結構與工作原理實訓。

　　5.油電混合動力汽車工作模式演示驗證。

　　6.油電混合動力驅動動力傳遞路線演示驗證。

　　7.剎車能量反饋結構與工作原理實訓。

　　8.油電混合動力變頻器結構與工作原理、診斷檢測實訓。

　　9.油電混合動力發動機結構與工作原理、診斷檢測實訓。

　　10.電子油門踏板、一鍵起動開關結構原理功能檢測實訓。

　　11.油電混合動力汽車控制策略系統結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除。
