柜式空調技能實訓裝置
- 發布者：信 息 資 訊 發表時間:2020-07-29

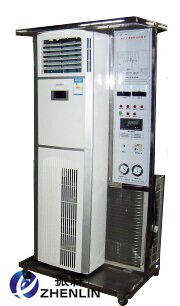

ZLK-X25柜式空調技能實訓設備采用真實空調為實訓對象，可使學員能夠真正地學到相應的技術技能，裝置由金屬支架、制冷系統、制冷系統流程板和智能排故系統四部分組成，在制冷系統流程板上配置相應的壓力及溫度表，可以直接觀測到制冷系統的各點工作時的參數，通過分析參數,可以了解制冷系統的工作狀態,提高學生對制冷系統的分析判斷能力。
一、柜式空調技能實訓設備主要技術參數：
1、工作電源：AC220V 50Hz±5%（單向）
2、外形尺寸：1100×800×1800mm
3、整機功耗：1100W
4、適用電壓范圍：160V～253V
5、最大遙控距離8m，角度90度。
6、噪聲：內機37-44dB，外機是55-65dB。
7、環境溫度：-5℃—40℃
8、相對濕度：≤85%（25℃）
二、柜式空調技能實訓設備主要功能：
1、學習掌握柜式空調制冷系統及原理，可以更好的掌握維修技術。
2、學習掌握柜式空調控制電路的結構、組成及工作原理。
3、可設置13個故障點，學生可根據故障現象在故障檢測板上進行檢
測和排除故障?？荚囅到y(tǒng)有一臺主控電腦控制所有故障點及設備
運行，電腦自動設置故障，學生動手排查維修，電腦自動記錄、評分、打印等功能。
4、由于是應用真實的空調，可以進行折裝、制冷劑的充加等基本實訓。
5、具有溫度巡測功能，數碼顯示，溫度巡測器可檢測制冷制熱實驗設備的各關健部位的作溫度，提供實驗數據?？蓹z測的關鍵點分別是：
1） 正常環境溫度
2） 空調壓縮機排氣管
3） 空調壓縮機回氣管
4） 空調冷凝器排風口
5） 空調蒸發器出風口
6. 智能排故系統特點：
1) 計算機可以監控1-126臺空調制冷制熱智能考核臺。
2) 已設置13個故障點。（并可以擴展故障點）
3) 具有發卷功能。
4) 具有收卷功能。
5) 具有單臺試卷清零功能和全部試卷清零功能。
6) 具有自動檢測各空調制冷制熱智能考核臺的通訊聯機情況。
7) 可以生成學生個人成績單。
8) 可以對學生考核情況進行統計、分析。
9) 可設置進入系統密碼及修改密碼。
10) 具有打印功能。
11) 具有答題次數限制功能
三、柜式空調技能實訓設備實訓項目:
1)、整流電路故障；
2)、12伏電源電源電路故障；
3)、5伏電源故障 ；
4)、室內溫控探頭不良；
5)、室外溫控探頭不良；
6)、遙控接收頭損壞；
7)、不制熱 ；
8)、不制冷；
9)、室內風機損壞；
10)、室外風機塤壞；
11)、風機電容器損壞；
12)、蜂鳴器故障；
13)、風向調節失控。
