異步電動機自鎖控制電路分析
- 發布者：信 息 資 訊 發表時間:2018-11-08
異步電動機自鎖控制電路實驗說明
代號 名稱 型號 規格 數量 備注 QS 低壓斷路器 DZ108-20/10-F 脫扣器整定電流0.63-1A 1 實驗屏上 FU 熔斷器 配熔體2A 3 KM 交流接觸器 線圈AC380V 1 SB1
SB2按鈕開關 2 SB1綠色

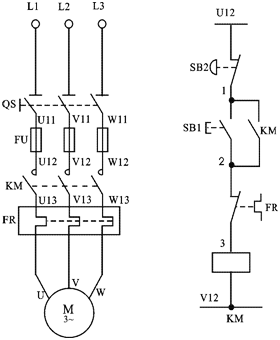

SB2紅色M 三相鼠籠式異步電動機 UN380(Y)IN0.53APN160W 1 FR 熱繼電器 JR16B 整定電流0.63-1A 1 整定電流0.63A 二、電路圖：圖1（a）
線路的動作過程是這樣的；當按下起動按鈕SB1，線圈KM通電主觸頭閉合，電動機旋轉。當松開按鈕時，電動機M不會停轉，因為這時，接觸器線圈KM可以通過并聯在SB1兩端已閉合的輔助觸頭KM繼續維持通電，保證主觸頭KM仍處在接通狀態，電動機M就不會失電，也就不會停轉。這種松開按鈕而仍能自行保持線圈通電的控制線路叫做具有自鎖（或自保）的接觸器控制線路，簡稱自鎖控制線路。與SB1并聯的這一對常開輔助觸頭KM叫做自鎖（或自保）觸頭。

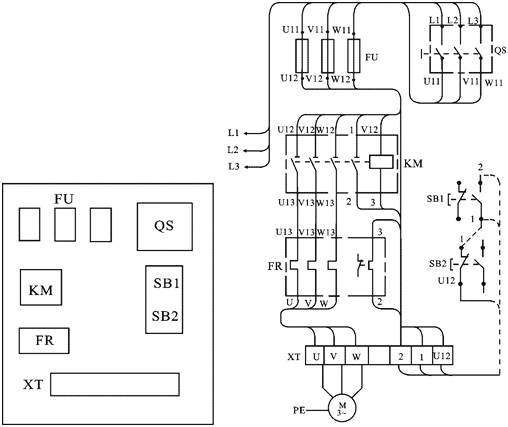

三、安裝與接線（參考）圖2（b）
四、檢測與調試
確認接線正確后，接通交電源L1流、L2、L3并“合”開關QS，按下SB1，電機應起動并連續轉動，按下SB2電機應停轉。找不到想找的產品?請點擊 產品導航頁
