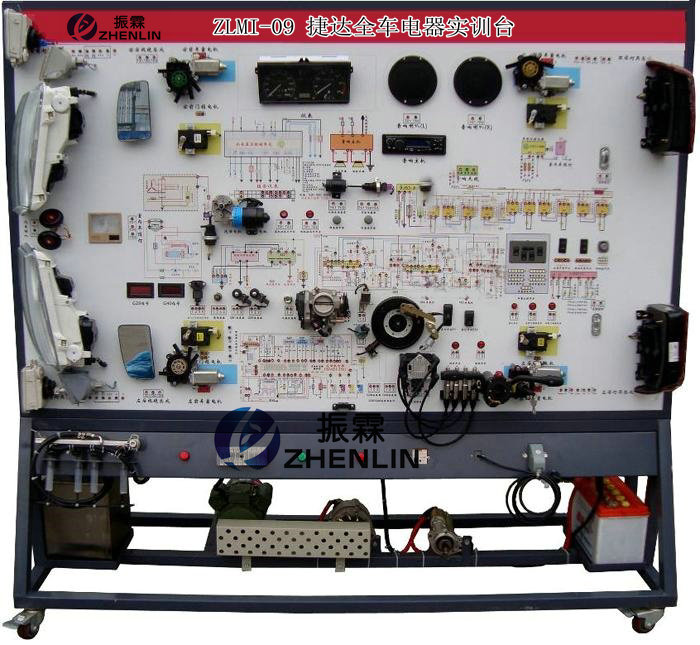

ZLMI-09型捷達全車電器實訓臺
- 捷達全車電路電器實訓臺：捷達全車電器實訓臺以大眾捷達2V，全車電器實物為基礎，展示燈光系統、儀表系統、點火系統、起動系統、充電系統、發動機電控系統、喇叭系統、電動車窗系統、電動門鎖系統、雨刮系統、音響等各系統的組成結構和工作過程。適用于中高等職業技術院校\普通教育類學院和汽車培訓機構對汽車全車電器系統的理論和維修實訓的教學需要。通過電路電器實訓臺的演示，可清楚了解轎車內部的電路電器結構與功能，便于學生較快地掌握轎車的電路構造和原理，提高學生對轎車電路的初步認識，使學生了解整車電路起到更直觀更深入的教學目的，是各汽車學校對電路電器理論和維修實訓的最理想的教學設備。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。一、捷達全車電路電器實訓臺組成：
該設備由燈光系統、儀表系統、點火與噴射系統、起動系統、充電系統、發動機電控系統、喇叭系統、電動車窗系統、電控門鎖及后視鏡系統、雨刮系統、音響系統、故障設置系統、移動臺架等組成。
二、捷達全車電路電器實訓臺特點：
1．可運行全車電器系統，展示全車電器系統的組成結構及原理。
2．操縱各種電器開關及按鈕，可真實演示汽車電器各系統的工作過程。
3．面板上繪有彩色噴繪電路圖，學員可直觀對照電路圖和實物，認識和分析整車電器各系統的工作原理。
4．面板上安裝有檢測端子，可直接在面板上檢測整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
5．安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機控制單元等進行ECU編碼、讀取故障碼、清除故障碼、讀取數據流、執行元件測試、參數設定、波形分析等自診斷功能。
6．底架部分采用鋼性結構焊接，表面采用烤漆工藝，帶自鎖腳輪。
7．配備有使用說明書及相關資料。
8．故障模擬系統可模擬實際運行工況，設置多種常見故障。具體內容詳見故障模擬設置裝置說明。
三、捷達全車電路電器實訓臺技術參數：
1、外形尺寸：2040mm×650mm×1850mm（長×寬×高）；
2、動力電源：三相四線(或三相五線)380V±10% 50Hz
3、工作電壓：12V直流電壓；
4、工作溫度：-50℃～50℃；
5、蓄電池：60AH/12V
6、三相異步電動機
7、電壓：AC 220V/380V
8、功率：2.2KW
9、轉速：1420r/min
10、移動腳輪：100*60mm
四、電路電器實訓臺基本配置（每臺）：
序號 名 稱 規格型號 單位 數量 1 示教板面板 裝有各種檢測端子以及
彩色電路圖套 1 2 發動機控制電(ECU) 原車 套 1 3 診斷座 原車 個 1 4 點火開關 原車 個 1 5 組合儀表 原車 套 1 6 組合開關 原車 套 1 7 左右前大燈總成 原車 套 1 8 左右前霧燈 原車 套 1 9 左右轉向燈 原車 套 1 10 左右轉向邊燈 原車 套 1 11 左右組合尾燈 原車 套 1 12 牌照燈 原車 套 1 13 高位剎車燈 原車 個 1 14 燈光開關 原車 套 1 15 剎車燈開關 原車 套 1 16 倒車燈開關 原車 套 1 17 危險燈開關 原車 套 1 18 線束 振霖 套 1 19 雨刮總成 原車 套 1 20 雨刮控制器 原車 個 1 21 噴水電機 原車 套 1 22 噴水壺 原車 套 1 23 喇叭 原車 個 2 24 喇叭繼電器 原車 個 1 25 X觸點繼電器 原車 個 1 26 霧燈繼電器 原車 個 1 27 無分電器點火系統 含點火器總成、火花塞、
曲軸位置傳感器套 1 28 模擬噴油嘴指示燈 振霖 套 1 29 燃油泵繼電器 原車 個 1 30 燃油泵指示燈 原車 個 1 31 曲軸位置傳感器
及信號輪原車 套 1 32 電動窗主開關 原車 套 1 33 左右前車門電腦 原車 個 1 34 舒適電腦 原車 個 1 35 右前門鎖電機 原車 套 1 36 左右后電動窗電機 原車 套 1 37 左右后電動窗開關 原車 套 1 38 左右后門鎖電機 原車 套 1 39 汽車音響總成 原車 套 1 40 揚聲器 6"，200W 對 1 41 起動機總成 原車 臺 1 42 發電機總成 原車 臺 1 43 三相異步電動機 YT 100L1-4 臺 1 44 蓄電池 12V 45Ah 臺 1 45 保險絲盒 振霖 個 2 46 電源總開關 50A 個 1 47 移動臺架(帶自鎖腳輪裝置) 2080×700×1800mm(長×寬×高) 臺 1 48 故障模擬與排除裝置 振霖 套 1 49 教師手冊 振霖 套 1 50 合格證與保修卡 振霖 套 1
————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查捷達全車電器實訓臺的貨品外觀，核實捷達全車電器實訓臺的型號、數量及配件，拒收處于受損狀態的捷達全車電器實訓臺并及時聯系上海振霖公司；
3、質保說明：上海振霖公司將為你提供捷達全車電器實訓臺產品說明書內的質保條件和質保期，在質保范圍內提供對捷達全車電器實訓臺的免費維修，超出條件承諾時提供對捷達全車電器實訓臺的有償維修；
4、退貨/換貨：?jiǎn)畏矫嬖驅е碌慕葸_(dá)全車電器實訓臺錯誤或捷達全車電器實訓臺購買數量錯誤，造成捷達全車電器實訓臺的退換貨要求，將不被接受；
5、貨期說明：捷達全車電器實訓臺的發貨期為參考值，如您需要了解捷達全車電器實訓臺的精確貨期，請與振霖的銷售人員聯系；
6、其他事項：如對捷達全車電器實訓臺有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答捷達全車電器實訓臺的相關疑問，我們還可以幫您推薦符合您要求的全車電路實訓裝置等相關產品！
