一、新能源汽車充電控制系統教學平臺的系統功能：

　　1.選用主流車型新能源磷酸鐵鋰動力電池包，單體電池 3.3V50AH，鋁殼方形，共24串，總?cè)萘?80V50AH一體式 BMS 電池管理系統，有被動均衡功能;真實地呈現了磷酸鐵鋰動力電池包核心零部件之間的連接控制關系、安裝位置和運行參數，以及高壓系統安全注意事項，并培養學員對磷酸鐵鋰動力電池包(BMS)故障分析和處理能力。

　　2.真實可運行的新能源動力電池充放電總成，充分展示各主要零部件組成結構和邏輯控制關系，實現電動汽車車內充電系統工作過程的演示教學;

　　3.各主要部件安裝在平臺上，電氣連接方式與實車相同，可以方便拆卸，掌握高壓系統零部件拆裝要點和安全保護;實現常見系統故障的診斷與檢測及故障考核系統;

　　4.BMS電池管理系統帶被動均衡功能，6路開關控制保護(單體斷線、短路、過壓、欠壓、過流、過溫)，與充電機CAN通訊，通過BMS控制車載充電機工作，估算SOC(荷電狀態)等。

　　5.臺架上要求安裝動力電池、車載充電機、電池加載裝置、便攜式充電器(10A)及相關電路，配備系統線路原理圖板及各插接器端子;

　　6.臺架上配備不小于10寸平板，可通過電腦軟件顯示出充電系統的主要參數，掌握動力電池包充放電過程控制邏輯和主要部件參數變化規律。與平板互動同，能在教學一體機(納米黑板一體機)中同時顯示。

　　7.鋰動力電池包總?cè)萘坎簧儆?80V50AH，動力電池包半透明設計，應便于觀察。

　　8.構建充電樁多媒體交互式教學系統，能在多媒體系統中同時顯示充電系統的主要參數。

　　9.臺架上配備各插接器檢測端子，檢測端子能夠進行檢測。借助萬用表時檢測各種狀態下參數變化。

　　10.實訓臺配放電模塊，模仿車輛能量消耗過程，放電電流大小可以選擇。

　　11.動力電池包設置有機械維修開關，拔出機械維修開關后，可以打開上蓋觀察。

　　12.實訓臺配備12V電源接地機械開關，可隨時斷開12V接地，切斷整個系統電源。

　　13.動力電池包輸出線路另配機械斷開式緊急開關，適用于緊急情況下很輕松斷開主電源。

　　14.教板完整顯示動力電池包，充電，放電工作原理圖。

　　15.配備智能化故障設置和考核系統，掌握實車故障處理能力

　　16.實訓臺為企業開發成熟產品。

二、新能源汽車充電控制系統教學平臺的技術參數：

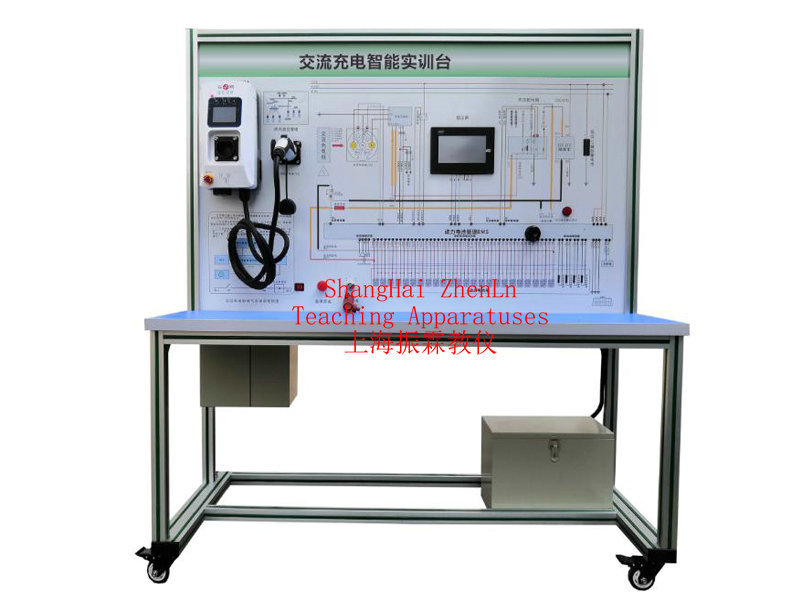

　　1.新能源汽車充電控制系統教學平臺：

　　(1)實訓臺由平臺和教板組成，平臺水平放置，安裝主要零部件，平臺上有檢測端子。

　　(2)尺寸：

　　材質：臺架材料、面板材料、導線、電器、端子等，

　　(3)顏色：

　　(4)輸入電源：AC220V±10% 50Hz

　　(5)動力電池類型：環保型磷酸鐵鋰動力電池，單體電池 3.3V50AH，鋁殼方形，共24串，總?cè)萘?80V50AH一體式 BMS 電池管理系統，有被動均衡功能;完全充放電次數：≥2000 次;工作溫度：-20°～60°

　　(6)平板顯示(Huawei M6)：顯示屏≥10英寸，存儲容量: ≥4+128GB，CPU：麒麟980八核，主頻2.6GHz，處理器構架Cortex-A76 Based;觸摸屏類型：電容十點觸控;分辨率：2560x1600;前后像素：800萬像素/1300萬像素;支持WIFI、藍牙，智能磁吸鍵盤低座和鼠標、鋼化膜、原裝快充9V2A、原裝數據線。(必配)

　　與臺架通過WIFI或者藍牙連接，平板可以固定在臺架上，也可以取下來。平板上可以顯示充電樁充放電過程各項參數。并能與多媒體共同投射，同時，手機也能投屏到多媒體一體機上。

　　(7)實訓臺配放電模塊、機械維修開關、12V電源接地機械開關、機械斷開式緊急開關、BMS鋰電管理一體機、車載充電機、電池加載裝置、便攜式充電器(10A)等。

　　(8)其它：臺架底部安裝4個自鎖萬向腳輪，移動靈活。

　　2.配置該充電樁使用說明書、臺架維修手冊(完整臺架電路圖)及實驗實訓書，以上資料包含紙質版2套和電子版

　　3.排插BULL：4插≥7m絲，獨立銀觸點開關，高溫阻燃、防觸電、大孔距、一體化鋼條、加粗電源線，單孔阻力75N，正常插拔≥5000次，電流≥10A，電壓250V，功率2500W。

　　4.防塵罩：防水布，可水洗，前部印字或者透明，能看到臺架上名稱。臺架上帶有標牌。
