機械傳動裝置是機器或機組的主要組成部分，起著傳遞動力或改變運動的重要作用。根據需要選擇傳動類型，組合出合理的機械傳動方案，是《機械設計》課程教學中的重要內容。

　　使用目的在于：

　　1.、加深對各種類型的機械傳動的感性認識和理論認識;

　　2.、通過拼裝各種組合傳動方案，可對比分析不同方案的傳動特點,本實驗箱是培養學生創新能力的理想平臺;

　　3.、本實驗箱為桌面式，可電動、也可手動，可配置在開放實驗室，學生也可借用，利用課余時間進行拼裝，提高學生動手能力和學習興趣。

二、機械傳動系統創新設計綜合實驗臺的實驗內容：

　　1.、拼裝各種類型組合的機械傳動，觀察各種單級傳動，分析其傳動原理及特點;

　　2.、對比分析不同組合傳動的特點

三、機械傳動系統創新設計綜合實驗臺的實驗簡介：

　　1、實訓臺架(采用鋁合金型材框架結構)尺寸：1800mm*800mm*1800mm，桌面采用鋁型材平鋪而成.

　　2、調速電機: 功率100W，調速范圍 0～50r/min, 內置交流減速電機調速器

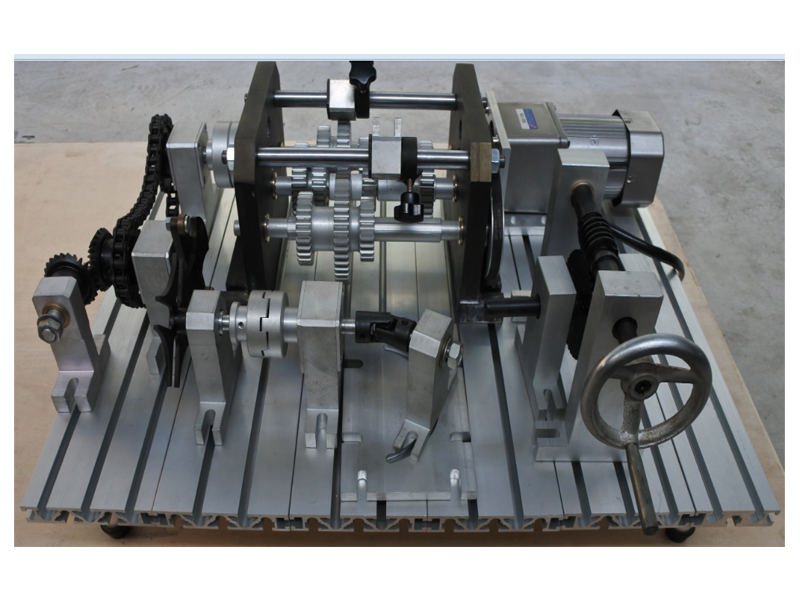

　　3、 實驗臺配置及主要技術參數：本實驗臺備有 V 帶傳動、鏈傳動、圓柱齒輪傳動、圓錐齒輪傳動、槽輪機構、曲柄滑塊機構、單十字萬向聯軸器傳動,位移傳感器,角位移傳感器等零部件。箱體采用硬質鋁合金精制，內部零件采用 45#鋼，零件加工精度高，使用輕巧方便。

　　4、 拼裝方案：利用本實驗箱配備的零部件可組裝數十種機械傳動方案主要有：

　　(1)單級傳動：V帶傳動、鏈傳動、圓柱齒輪傳動、圓錐齒輪傳動、槽輪機構、曲柄滑塊機構、單十字萬向聯軸器傳動等。

　　(2)變速器：參照CA6132精密車床變速器設計。

　　手動滑動套，使兩三聯齒輪分別沿二根花鍵軸滑移，通過三根傳動軸(二根花鍵軸及一根平鍵軸)上不同的齒輪嚙合，可得9級傳動比。三根傳動軸可三角形布置，也可展開布置。卸下平鍵軸 ，裝上中介輪軸及介輪，可得含介輪的齒輪傳動。

　　(3)多級組合傳動：可在上述單級傳動及變速器中任選兩種或兩種以上，用聯軸器或離合器聯接組成多級組合傳動。

　　例如：

　　手輪—錐齒輪—九速變速器—彈性聯軸器—鏈—槽輪機構

　　手輪—九速變速器—離合器—曲柄搖桿機構

　　手輪—剛性聯軸器—鏈傳動—槽輪機構 手輪—V 帶傳動—離合器—鏈—槽輪機構

　　手輪- V 帶傳動—錐齒輪—槽輪機構 手輪—錐齒輪—鏈傳動—槽輪機構

　　手輪—V 帶傳動—曲柄滑塊機構 手輪—鏈傳動—曲柄搖桿機構

　　手輪—V帶—槽輪機構組合傳動 手輪—鏈—槽輪機構組合傳動

　　手輪—V帶—離合器—鏈—槽輪機構組合傳動 手輪—錐齒輪—槽輪機構—V帶組合傳動

　　手輪—錐齒輪—槽輪機構—鏈輪組合傳動

　　手輪—錐齒輪—變速器—柱銷或滾子鏈聯軸器—鏈—槽輪機構組合傳動

　　手輪—各種聯軸器—鏈—槽輪機構組合傳動 手輪—變速器(中介輪)—離合器—V帶組合傳動

　　電機—V帶—槽輪機構組合傳動 電機—V帶—鏈—槽輪機構組合傳動

　　電機—V帶—單十字萬向聯軸器傳動 電機—V帶—離合器—鏈—槽輪機構組合傳動

　　電機—V帶—槽輪機構—V帶(或鏈輪)組合傳動

　　電機—V帶—滑塊聯軸器—V帶(或鏈)組合傳動

　　電機—V帶—錐齒輪—變速器—柱銷或滾子鏈聯軸器—鏈—槽輪機構組合傳動

　　電機—V帶—各種聯軸器—鏈—槽輪機構組合傳動

　　電機—V帶—變速器(中介輪)—離合器—V帶組合傳動
