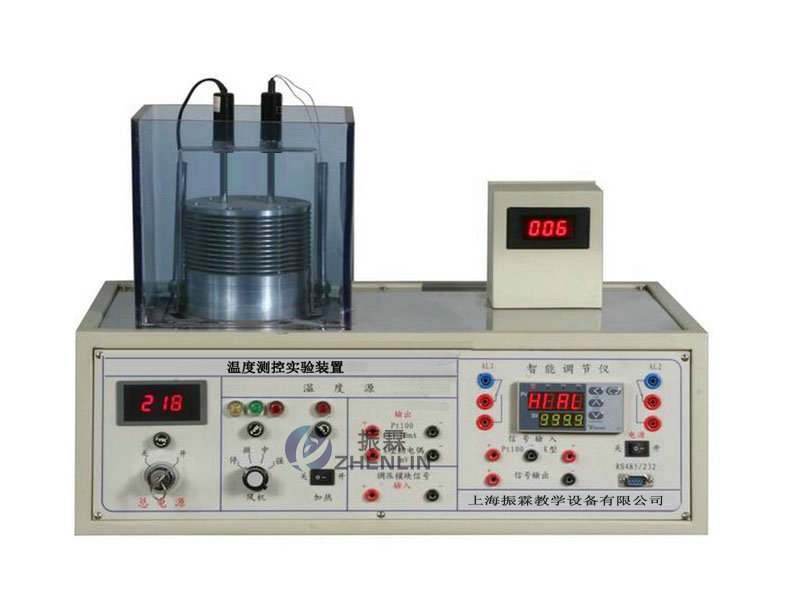

ZLCG-623 型溫度測控實驗裝置
一、溫度測控實驗裝置的概述：
ZLCG-623溫度測控實驗裝置實驗溫度范圍0—250℃，可快速升溫，快速降溫。其重要結構特點是微小、緊湊、美觀、安全。裝置由實驗溫度箱、加熱器、可控硅調壓模塊、風扇、K型溫度傳感器及Pt100傳感變送器等組成?？梢院椭悄苷{(diào)節儀組成溫度檢測和閉環PID調節溫度控制系統。
提供溫度檢測：①Pt100(選用0—250℃)，溫度變送器（4—20mADC信號）。②K型熱電偶（輸出mV級控制信號）。③工業水銀溫度計0—300℃。④配有3位LED溫顯表。
通過智能調節儀的通訊口與上位機通訊?？刂茀?shù)可以在智能控制儀表中以及上位機中設置。上位機軟件采用MCGS全中文工控組態軟件，實現在線檢測、控制、參數修改、數據的存儲分析、實時曲線和歷史曲線顯示和打印。本裝置具有安全保護，提供IEC標準信號及相關測試點供單片機接入進行編程實驗。
本裝置采用工業級傳感器，IEC標準的信號。適用于測控、自動化、計算機、機電控制、信息工程、機電一體化等專業。裝置放置于實驗桌臺面上，可獨立操作實驗或連接上位計算機。
二、溫度測控實驗裝置的技術指標：
1）、供電電源：AC220V±10% 50HZ±5% 3A 有良好接地
2）、儀表輸入輸出信號符合IEC標準、帶通訊功能485/232
3）、溫度源，220VAC，350W.最高溫度250℃，常用設定宜0—200℃。設有過高溫度保護。
4）、工業人工智能調節儀 精度0.5級
5）、外形尺寸：實驗控制箱尺寸：560mm（長）×320mm（寬）×400mm（高）
6）、重量：約15kg
7）、可實現485組網等功能
三、溫度測控實驗裝置的實驗內容：
1、熱電阻、熱電偶、水銀溫度計等溫度檢測、傳感變送的原理認識實驗
2、溫度模擬標定方法實驗
3、Pt100溫度特性實驗（用萬用表測Pt100電阻變化）
4、K型熱電偶特性測試實驗（用萬用表測K型熱電偶毫伏輸出）
5、溫度儀表PID控制實驗
6、溫度上位機組態控制實驗
7、研究分析不同P、I、D參數值對控制系統的動態特性、靜態特性性能影響與評價
8、利用MCGS中文組態軟件和溫度測控實驗裝置進行組態工程編程訓練實驗
注：①當客戶未選購MCGS軟件狗時，運行MCGS需每隔半小時啟動一次。
②將溫度范圍設定在0—200℃之內升溫時，停開風機。降溫時，風機置于“強”檔，半小時可完成一次溫度循環。
四、溫度測控實驗裝置的操作、維護、安全提示：
①本裝置最高溫度可達250℃以上，具體操作時應控制在0-250℃范圍內進行實驗。
②在實驗過程中，裝置表面局部溫度可能比較高，應注意防止?fàn)C傷。
③在實驗進行中，風機可在微、中二檔工作，或停止風機，快速升溫。
④在實驗中如計劃改變溫度最高設定值,進行多次實驗，應先從較低溫度設定開始。
⑤當需要降溫時，讓風機在“強”檔工作，可快速降溫。
⑥當停止實驗操作時，應立即關閉溫度源的加熱電源開關，而保持風機工作,直到溫度源的溫度降到常溫時為止。
⑦在進行實驗中，切勿將手伸入保護罩內，切勿觸及溫度源金屬部分，嚴防燙傷。
⑧可燃物嚴禁放（丟）入保護罩內，引起明火，損壞設備。
⑨溫度源的保護罩嚴禁自行拆卸，防止?fàn)C傷事故。
————————————————————————————————————————————————————
溫馨提示：
1、上海振霖：公司生產的教學設備產品種類多、價格實惠、質量保證、交貨迅速、售后服務周到；
2、貨品驗收：收貨時請現場檢查溫度測控實驗裝置的貨品外觀，核實溫度測控實驗裝置的型號、數量及配件，拒收處于受損狀態的溫度測控實驗裝置并及時聯系上海振霖公司；
3、質保說明：上海振霖公司將為你提供溫度測控實驗裝置產品說明書內的質保條件和質保期，在質保范圍內提供對溫度測控實驗裝置的免費維修，超出條件承諾時提供對溫度測控實驗裝置的有償維修；
4、退貨/換貨：單方面原因?qū)е碌臏囟葴y控實驗裝置錯誤或溫度測控實驗裝置購買數量錯誤，造成溫度測控實驗裝置的退換貨要求，將不被接受；
5、貨期說明：溫度測控實驗裝置的發貨期為參考值，如您需要了解溫度測控實驗裝置的精確貨期，請與振霖的銷售人員聯系；
6、其他事項：如對溫度測控實驗裝置有任何疑問，請致電：021-36036191 ，我們將由專業技術人員為您解答溫度測控實驗裝置的相關疑問，我們還可以幫您推薦符合您要求的傳感器教學設備相關產品！
————————————————————————————————————————————————————
