ZLDSA-309型機械基礎示教陳列柜
一、概述

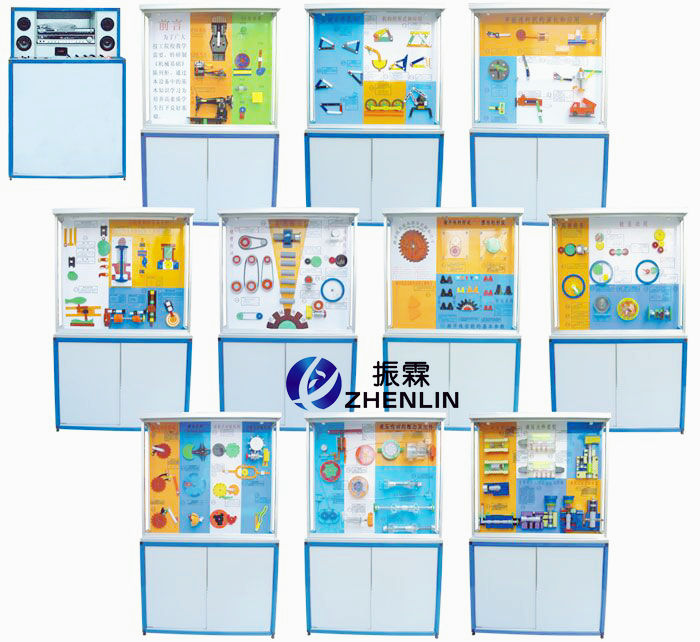

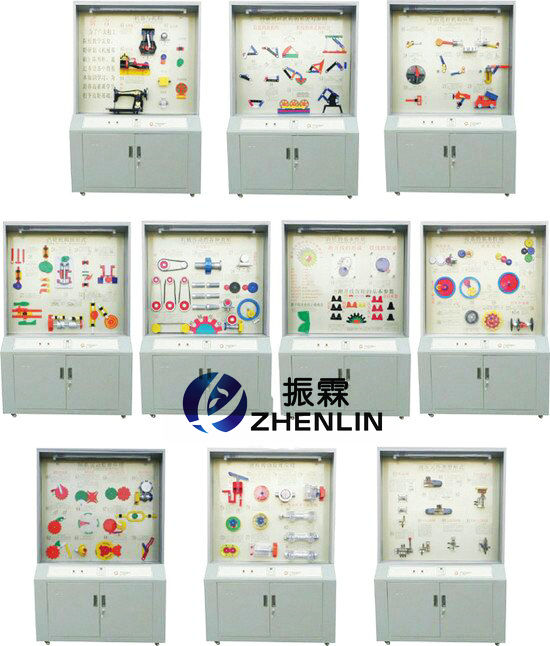

機械基礎示教陳列柜是根據大中專院校、職業學校的教學大綱設計的機械基礎陳列柜，陳列柜共分十個柜和一個電腦控制臺，進行多媒體聲控同步解說演示。柜內91件模型均采用動畫圖像由PC機電腦控制順序或任選運行每個柜模型動作。
二、主要特點：

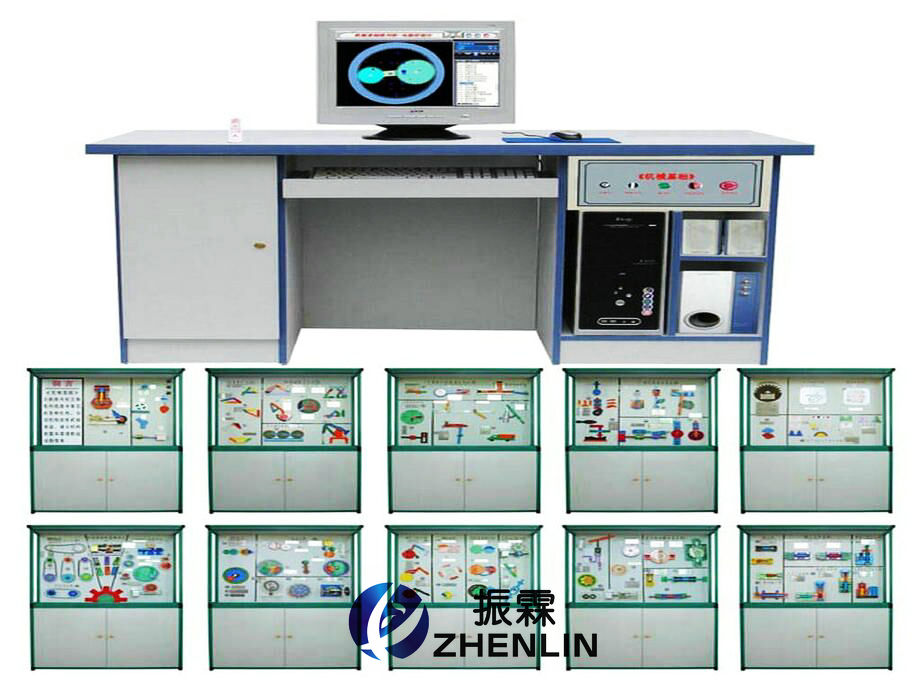

控制臺配置：控制仿真軟件(內含91件動畫)、硬件各一套；P4電腦主機1臺，17寸顯示器1臺.
控制軟件：采用華育陳列柜專用播放軟件，實現聲音、圖像、模型同步動作，采用多種播放方案（如前進、后退、停止、步進、循環等）；也可實現任選和順序動作。
控制方式：采用鼠標、鍵盤或電腦遙控器。三、各柜內容如下：
木質
鐵質
鋁木
鐵質是個柜子

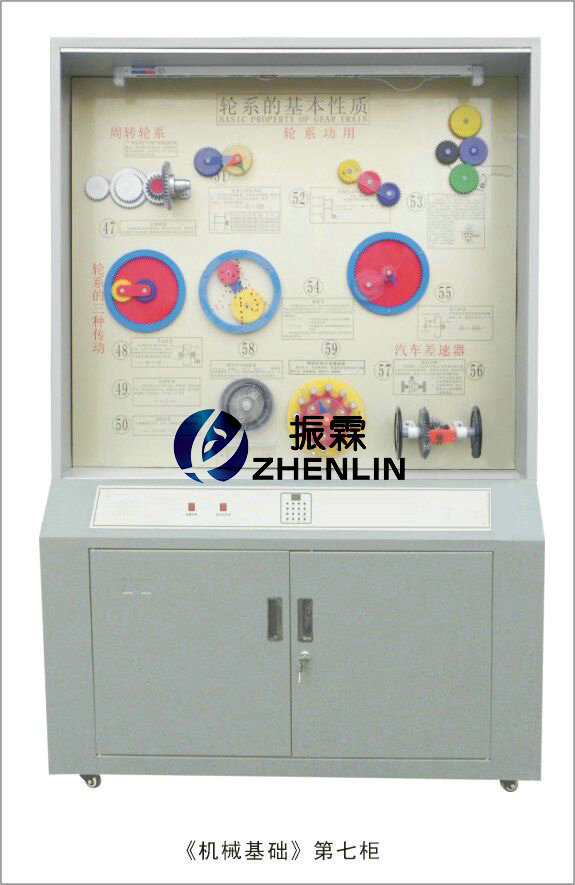

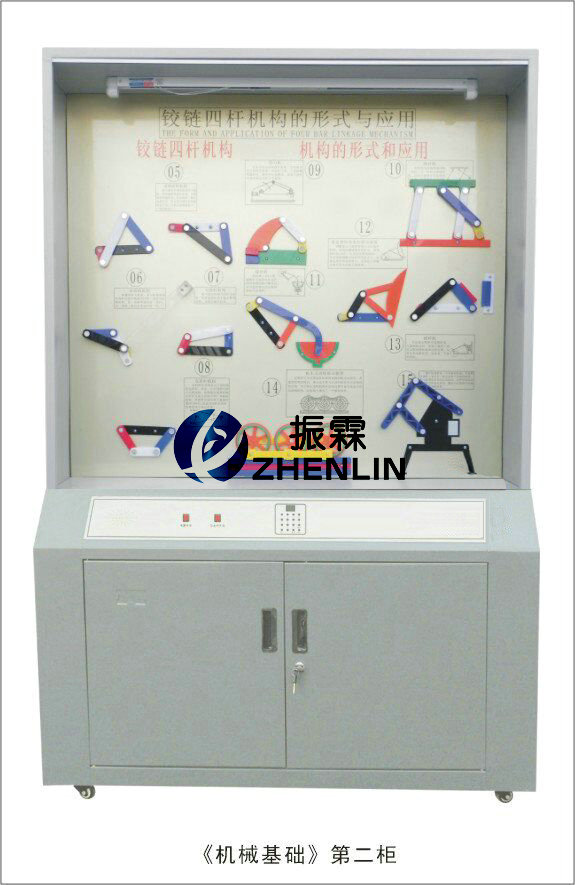

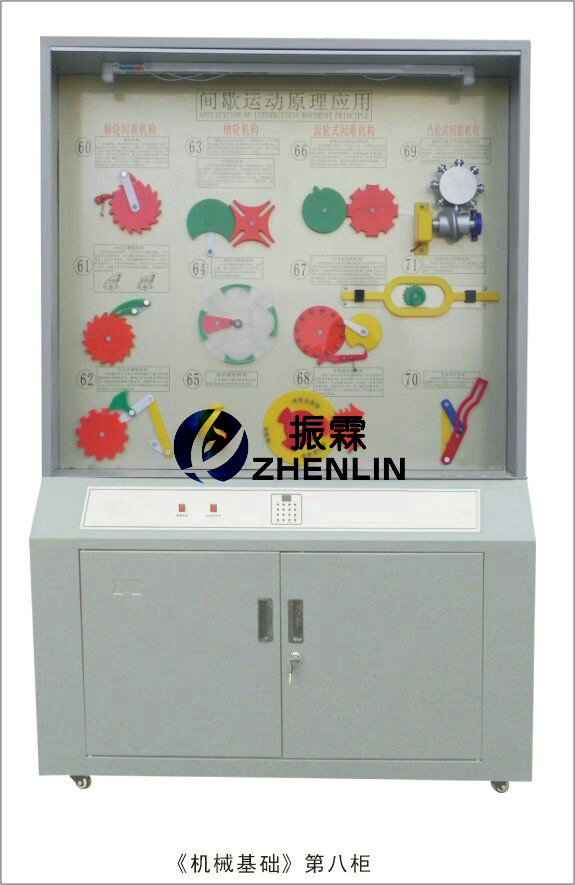

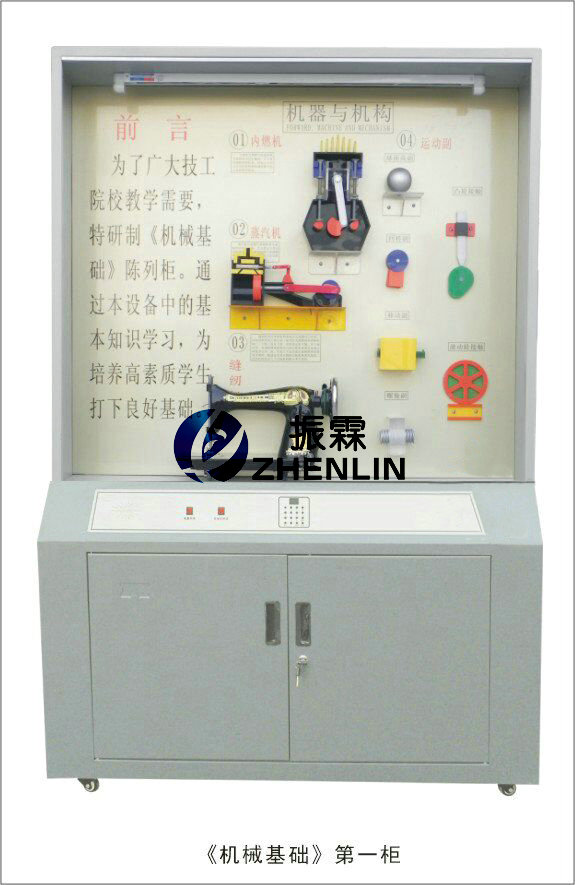

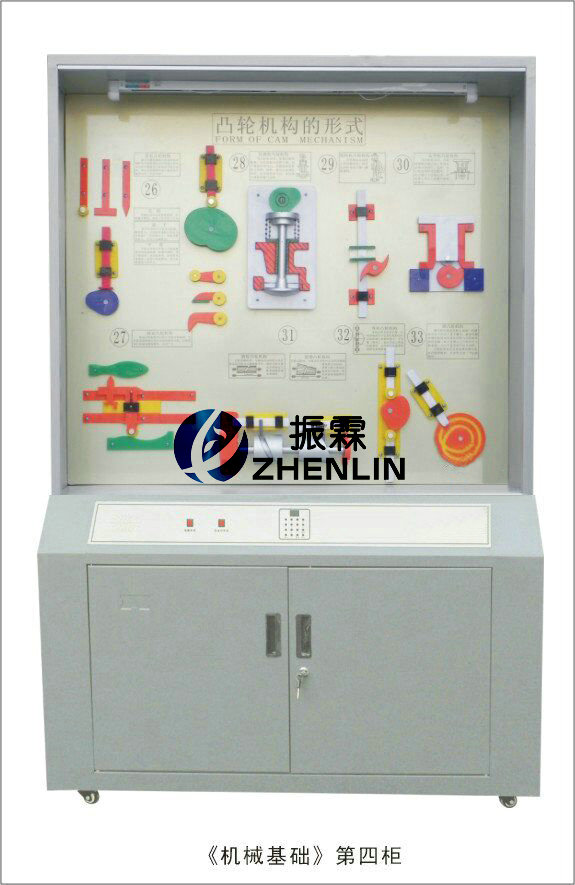

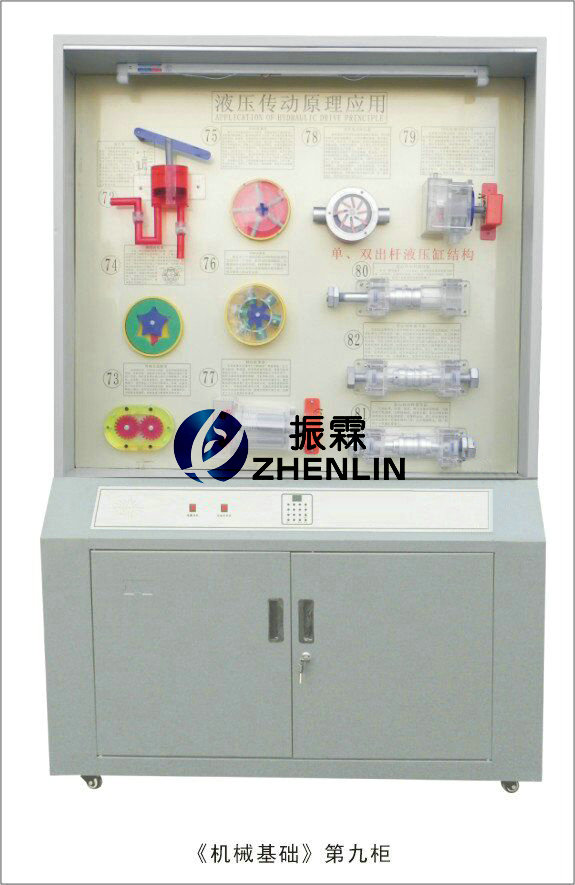

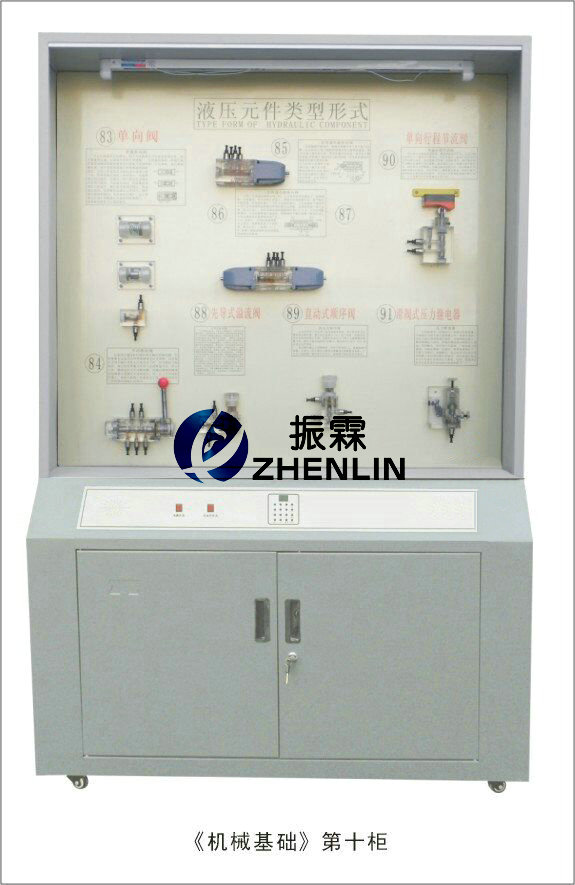

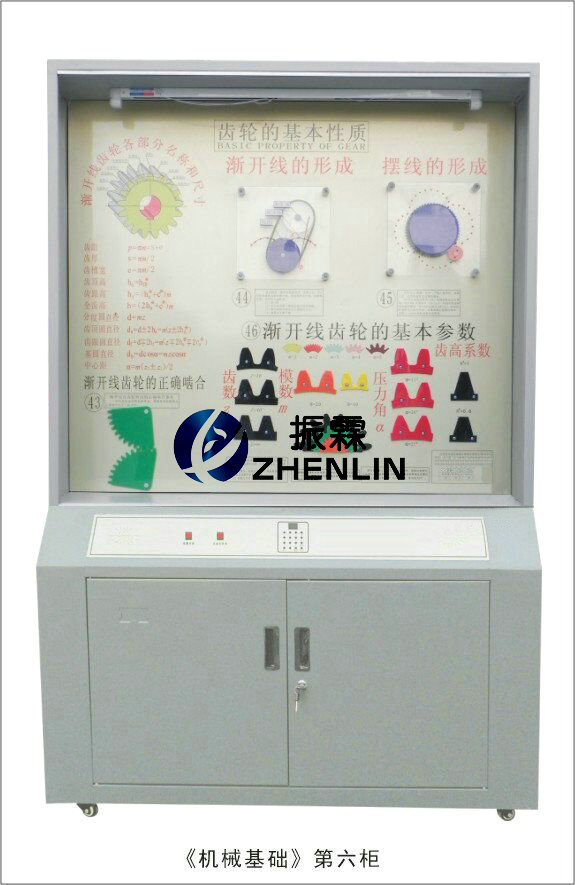

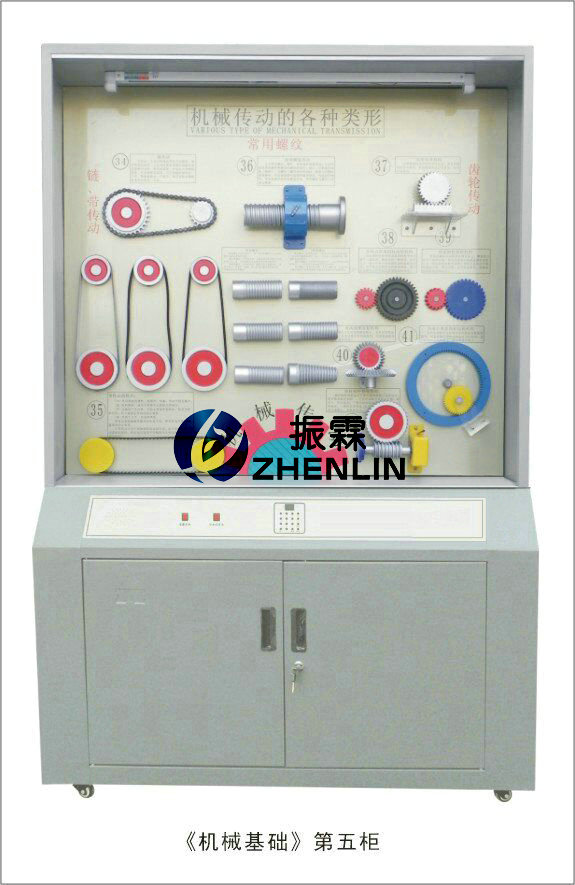

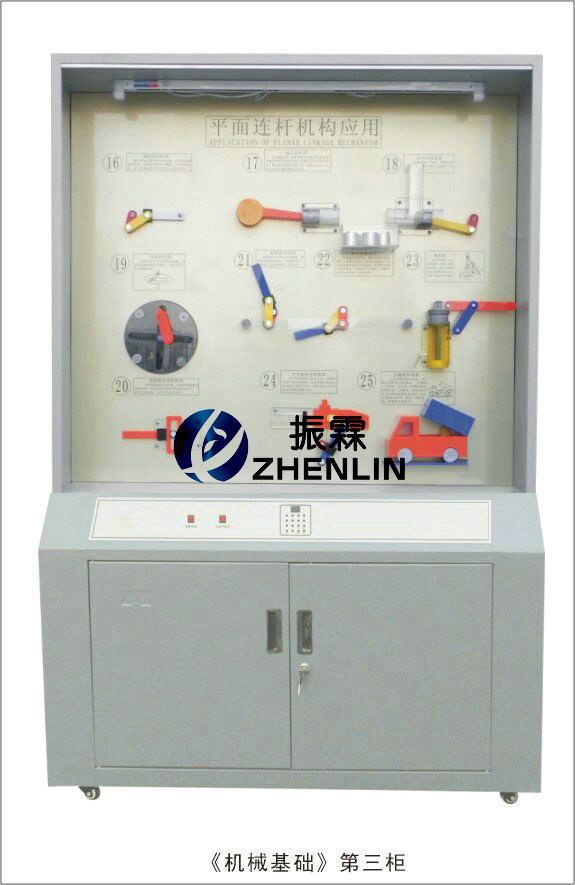

四、主要技術參數：序號與名稱 陳列柜內容 演示文稿內容 第一柜 機器與機構 1、內燃機2、蒸汽機3、縫紉機 運動副（球面副、滾動副、凸輪副、轉動副、螺旋副、移動副） 所有模型均采用二維/三維動畫圖象配合陳列柜上的內容在PC機上演示。同時配合聲音解說，生動形象。 第二柜 鉸鏈四桿機構的形式與應用 4、鉸鏈四桿機構5、雙曲柄機構6、雙搖桿機構A 7、雙搖桿機構B 8、剪刀機9、粉篩機10、攪拌機11、破碎機12、雷達府抑角度裝置13、機車聯動裝置14、起重機 第三柜 平面連桿機構 15、曲柄滑塊機構16、偏心輪機構17、自動送料裝置18、雙滑塊機構19、正弦機構曲柄20、搖塊機構21、轉動導桿機構22、抽水機牛頭刨床23、擺動導桿機構24、自翻卸料的擺動滑塊機構 第四柜 凸輪機構的形式 25、盤形凸輪機構26、移動凸輪機構27、內燃機氣閥機構28、搗碎機機構29、送書機構30、圓柱凸輪機構、圓錐凸輪機構31、等徑凸輪32、雙弧槽凸輪 第五柜 機械傳動的各種形式 33、平型帶傳動34、三角帶傳動35、圓形帶傳動36、同步齒形帶傳動37、鏈傳動38、滾珠螺旋傳動 、六種螺紋39、齒輪齒條傳動40、正齒輪傳動41、斜齒輪傳動42、圓錐齒輪傳動43、內嚙合齒輪傳動44、蝸輪蝸桿傳動 第六柜 齒輪的基本性質 45、漸開線齒輪各部分名稱、正確嚙合條件46、漸開線的形成47、擺線形成48、漸開線齒輪的基本參數 第七柜 輪系的基本性質 49、定軸輪系50、周轉輪系51、差動輪系52、行星輪系53、獲得大傳動比54、實驗特定的運動A55、實驗特定的運動B56、三星輪變向機構57、旋輪線58、用于傳動59、運動分解A60、運動分解B61、諧波齒輪減速器62、擺線針輪行星減速器 第八柜 間歇運動機構類型 63、棘輪機構64、雙動式棘輪機構65、雙向式棘輪機構66、槽輪機構67、內嚙合槽輪機構68、球面槽輪機構69、單齒輪式間歇機構70、漸開線不完全齒輪機構71、不等速星輪機構72空間間歇機構73、停歇導桿機構74、齒條式移動間歇機構 第九柜 液壓傳動原理應用 75、液壓千斤頂76、轉子泵77、徑向柱塞泵78、徑向雙作用鋼球元件79、軸向柱塞泵80、單作用式葉片泵81、限壓式葉片泵82、空心雙出桿液壓缸83、實心雙出桿液壓缸84、實心單出桿液壓缸85齒輪泵 液壓采用二維/三維動畫仿真圖形進行原理功能演示，生動形象地體現了液壓傳動過程。 第十柜 液壓元件類型形式 86、單向閥3種87、手動換向閥88、二、三位四通電磁換向閥89、先導式溢流閥、直動式順序閥90、單向行程節流閥91、滑閥式壓力繼電器
1、輸入電源：AC220V±10%（單相）50HZ
2、工作環境： -10℃±40℃
3、功率：0.5kw
4、陳列柜結構：上下柜整體采用彩色塑鋼制作，外形美觀，堅固耐用。
5、陳列柜尺寸：1250×430×1780mm
